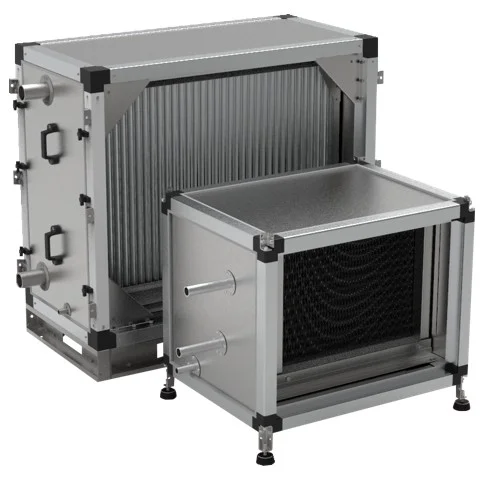

Секции водяных воздухоохладителей Wxx SARMA и SARMA-SV
Описание и назначение
Воздухоохладители водяные предназначены для охлаждения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха. В качестве хладоносителя используется вода или незамерзающие смеси (этиленгликоль пропиленгликоль). В корпусе секции установлен медно-алюминиевый теплообменник (1) с подсоединительным патрубком (4) каплеуловитель (2) для сбора и слива конденсата предусмотрен поддон (3) со сливным патрубком (5). Водяные воздухоохладители рекомендуется подключать по принципу противотока для увеличения холодопроизводительности. Для предотвращения срыва капель конденсата с каплеуловителя рекомендуемая скорость в сечении теплообменника не более 45 м/с.
Структура обозначения
Wxx
W – секция воздухоохладителя водяного
xx – количество рядов в теплообменнике (от 2 до 12)
Особенности
- Поверхность теплообмена изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок
- Трубные коллекторы водяных охладителей из стали имеют резьбовые патрубки выведенные за боковую панель
- Все охладители стандартно оснащены профильным пластиковым каплеуловителем и поддоном с патрубком (для сбора и слива конденсата)
- Возможность применения водяных теплообменников с KSM покрытием
- Возможность секционного и моноблочного исполнения
- Возможна дополнительная установка капиллярного термостата для защиты от обмерзания
- Для предотвращения загрязнения охладителя необходимо перед ним установить воздушный фильтр
- Максимально допустимое давление воды в теплообменнике - 15 МПа
Габаритные и присоединительные размеры секций водяных воздухоохладителей W

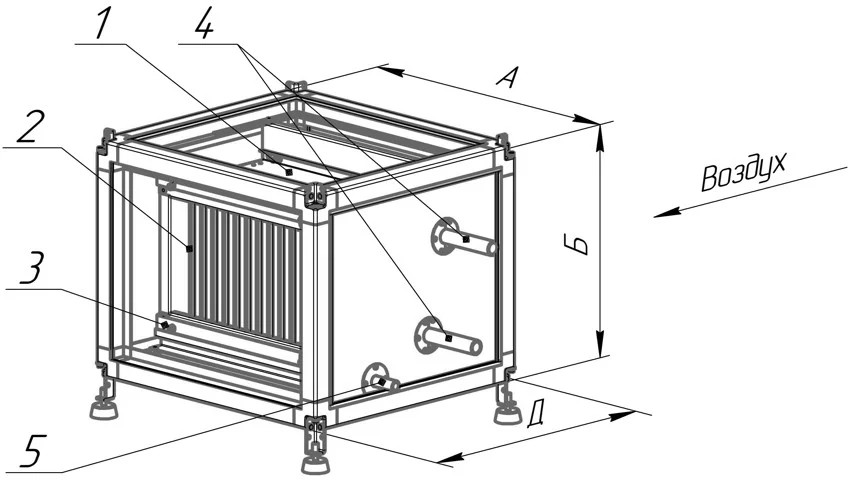

Секции водяного воздухоохладителя SARMA

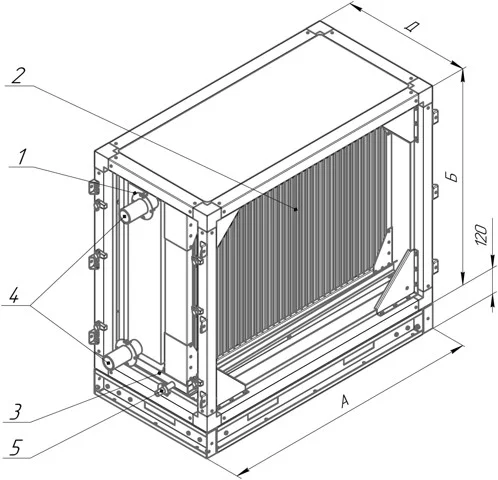

Секции водяного воздухоохладителя SARMA-SV
| Типоразмер установки | Размеры (мм) | Присоединительный диаметр | Тип соединения |
|---|---|---|---|
| SARMA 101 | А: 570, Б: 450, Д: 520 | 1″ | Наружная резьба |
| SARMA 102 | А: 670, Б: 520, Д: 520 | 1″ | Наружная резьба |
| SARMA 103 | А: 770, Б: 520, Д: 520 | 1″ | Наружная резьба |
| SARMA 104 | А: 770, Б: 620, Д: 520 | 1″ | Наружная резьба |
| SARMA 105 | А: 870, Б: 620, Д: 520 | 1″ | Наружная резьба |
| SARMA 106 | А: 1070, Б: 620, Д: 520 | 1″ | Наружная резьба |
| SARMA 107 | А: 1070, Б: 720, Д: 520 | 1 1/4″ | Наружная резьба |
| SARMA 108 | А: 1170, Б: 770, Д: 520 | 1 1/4″ | Наружная резьба |
| SARMA-SV 101 | А: 1200, Б: 1000, Д: 600 | 2″ | Наружная резьба |
| SARMA-SV 102 | А: 1400, Б: 1200, Д: 600 | 2″ | Наружная резьба |
| SARMA-SV 103 | А: 1400, Б: 1340, Д: 600 | 2″ | Наружная резьба |
| SARMA-SV 104 | А: 1600, Б: 1340, Д: 600 | 2 1/2″ | Наружная резьба |
| SARMA-SV 105 | А: 1600, Б: 1400, Д: 600 | 2 1/2″ | Наружная резьба |
| SARMA-SV 106 | А: 1900, Б: 1400, Д: 600 | 2 1/2″ | Наружная резьба |
| SARMA-SV 107 | А: 1900, Б: 1600, Д: 600 | 2 1/2″ | Наружная резьба |
| SARMA-SV 108 | А: 2000, Б: 1600, Д: 600 | 2 1/2″ | Наружная резьба |
| SARMA-SV 109 | А: 2400, Б: 1600, Д: 600 | 2 1/2″ | Наружная резьба |
| SARMA-SV 110 | А: 2300, Б: 2000, Д: 600 | ДУ 100 | Фланец |
| SARMA-SV 111 | А: 2400, Б: 2300, Д: 600 | ДУ 100 | Фланец |
| SARMA-SV 112 | А: 2580, Б: 2580, Д: 600 | ДУ 100 | Фланец |
