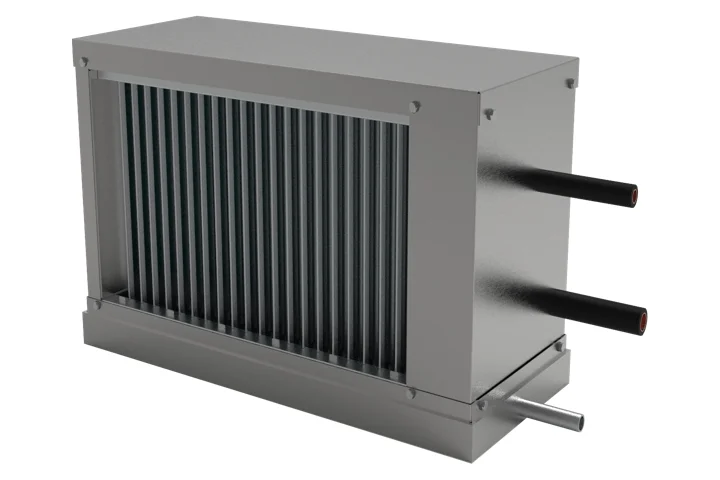

Фреоновые воздухонагреватели SCF

Фреоновые воздухонагреватели SCF - САРМА

Описание и назначение

Фреоновые воздухоохладители SCF предназначены для охлаждения воздуха и других невзрывоопасных газовых смесей в системах вентиляции за счет поглощения тепла от воздуха хладагентом.

Структура обозначения

SCF 40-20/R3
SCF – название серии воздухоохладителей фреоновых
40-20 – размер канала см
R3 – количество рядов теплообменника

Особенности

  • Медно-алюминиевый теплообменник в трехрядном исполнении
  • Корпус выполнен из оцинкованной стали
  • Оснащение профильным каплеуловителем и поддоном с патрубками для отвода конденсата
  • Хладагент: Фреон R410A
  • Максимально допустимое давление - 45 МПа
  • Поставка осуществляется в осушенном виде (теплообменник заполнен инертным газом)

Опции

  • Количество рядов может быть увеличено до 12
  • Возможен расчет теплообменников с разными типами фреона

Масса и габариты водяных воздухоохладителей SCF

Масса и габариты водяных воздухоохладителей SCF - САРМА
Типоразмер Размеры Масса, кг
А, мм Б, мм В, мм Г, мм Д, мм Е, мм Ж, мм З, мм И, мм
SCF 40-20/R3 555 305 220 420 95 45 12 16 730 17,5
SCF 50-25/R3 655 355 270 520 125 50 12 16 830 18,5
SCF 50-30/R3 655 405 320 520 155 50 16 22 830 20,5
SCF 60-30/R3 755 405 320 620 155 60 16 22 930 22,5
SCF 60-35/R3 755 455 370 620 195 45 16 22 930 24
SCF 70-40/R3 855 505 420 720 220 40 22 28 1030 27,5
SCF 80-50/R3 955 605 520 820 290 53 22 28 1130 33
SCF 90-50/R3 1070 625 530 930 330 55 28 35 1240 37,5
SCF 100-50/R3 1170 625 530 1030 330 55 28 35 1340 43

Технические характеристики водяных воздухоохладителей SCF*

Типоразмер Расход воздуха (м³/ч) Холодопроизводительность (кВт) Температура воздуха на выходе (ºС)
SCF 40-20/R3 1000 5,6 19
SCF 50-25/R3 1600 9,0 19
SCF 50-30/R3 1900 10,6 19
SCF 60-30/R3 2300 12,9 19
SCF 60-35/R3 2700 15,1 19
SCF 70-40/R3 3600 20,2 19
SCF 80-50/R3 5100 28,5 19
SCF 90-50/R3 5700 32 19
SCF 100-50/R3 6300 35,5 19

* - при температуре наружного воздуха +30 ºС относительной влажности 45%.

Температура кипения фреона 5 ºС

График аэродинамических характеристик фреоновых воздухоохладителей SCF

График аэродинамических характеристик фреоновых воздухоохладителей SCF - САРМА

График падения напора на каплеуловителе

Падение давления зависит от характеристик объемного расхода, температуры и относительной влажности потока и может быть определено расчетом.

График падения напора на каплеуловителе - САРМА
