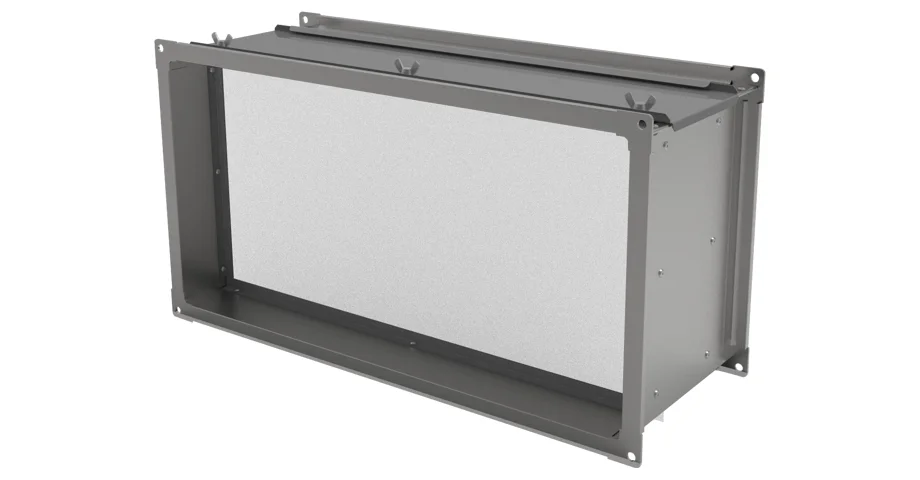

Воздушные фильтры кассетные SFK
Описание и назначение
Фильтры кассетные SFK предназначены для очистки приточного воздуха от твёрдых волокнистых частиц в системах вентиляции и кондиционирования воздуха. Служат для защиты теплообменников вентиляторов и другого вентиляционного оборудования от загрязнения. Допускаемое падение давления на фильтре при его загрязнении контролируется дифференциальным датчиком давления.
Структура обозначения
SFK 40-20
SFK – название серии воздушных кассетных фильтров
40-20 – размер канала cм
Особенности
- Кассета фильтрующего материала из синтетического волокна класса очистки G3 по ГОСТ Р ЕН 779-2014
- Удобная замена фильтрующих вставок
- Корпус выполнен из оцинкованной стали
Опции
Возможно изготовление фильтрующих вставок класса очистки G2, G4, M5 по ГОСТ Р ЕН 779-2014
Масса и габариты фильтров кассетных SFK
| Типоразмер | Размеры | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|
| А, мм | Б, мм | В, мм | Г, мм | Д, мм | Е, мм | Ж, мм | И, мм | ||
| SFK 40-20 | 400 | 200 | 420 | 220 | 440 | 240 | 9 | 242 | 4,8 |
| SFK 50-25 | 500 | 250 | 520 | 270 | 540 | 290 | 6 | ||
| SFK 50-30 | 500 | 300 | 520 | 320 | 540 | 340 | 6,2 | ||
| SFK 60-30 | 600 | 300 | 620 | 320 | 640 | 340 | 6,6 | ||
| SFK 60-35 | 600 | 350 | 620 | 370 | 640 | 390 | 7,4 | ||
| SFK 70-40 | 700 | 400 | 720 | 420 | 740 | 440 | 8,4 | ||
| SFK 80-50 | 800 | 500 | 820 | 520 | 840 | 540 | 10,8 | ||
| SFK 90-50 | 900 | 500 | 930 | 530 | 960 | 560 | 11 | 260 | 12,6 |
| SFK 100-50 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 13,2 | ||

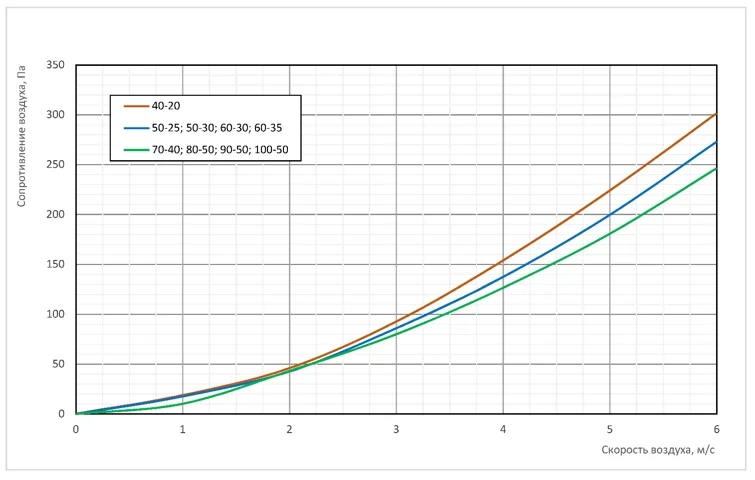

График аэродинамических характеристик воздушных кассетных фильтров SFK
