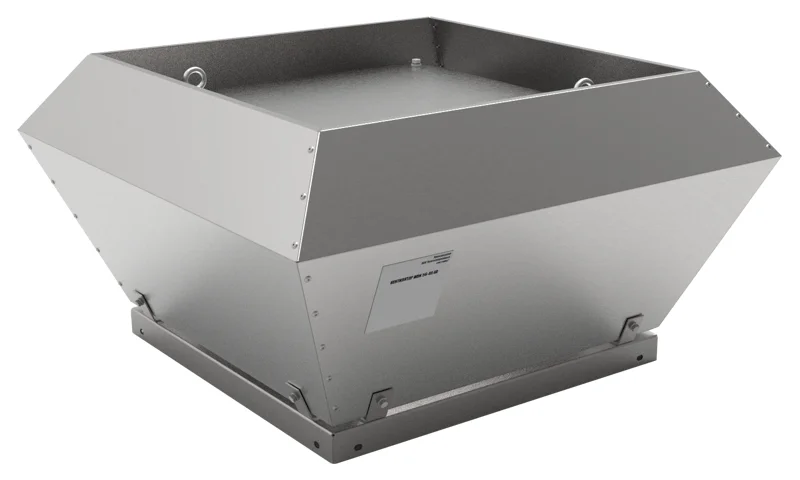

Описание и назначение крышных вентиляторов WSK

Вентиляторы крышные WSK устанавливаются на крышах зданий и сооружений с любым кровельным материалом и углом ската и выполняют функцию вытяжной вентиляции с выбросом воздуха вверх в надкровельном пространстве. Вентиляторы для кровли находят широкое применение в системах вентиляции жилых, общественных и административных зданий, а также производственных помещений различного назначения и выполняют функции общеобменной вентиляции.

Комплектующие крышных вентиляторов WSK

  • Монтажными стаканами (для прямой и наклонной кровли; стаканы монтажные – стандартные, утепленные и/или с шумоглушащими пластинами)
  • Обратными клапанами

Структура обозначения крышных вентиляторов WSK

WSK 40/31-4-E
WSK – название линейки крышных вентиляторов
(S) – исполнение с шумоглушением, отсутствие символа – стандартное исполнение
40 – присоединительный размер, см
31 – типоразмер колеса
4 – количество полюсов
E – однофазный электродвигатель
D – трехфазный электродвигатель

Особенности крышных вентиляторов WSK

  • Тип исполнения - наружное
  • Класс изоляции IP54
  • Рабочее колесо с назад загнутыми лопатками
  • Двигатели однофазные или трехфазные
  • Рабочий диапазон температур перемещаемой среды -30/+60 °С
  • Вид климатического исполнения - У, согласно ГОСТ 15150-69
  • Категория размещения - 1, согласно ГОСТ 15150-69
  • Возможность регулирования частотным преобразователем для трёхфазных электродвигателей
  • Электронный регулятор скорости для однофазных электродвигателей

Масса и габариты крышных вентиляторов WSK

Обозначение A мм A1 мм H мм h мм Масса кг
WSK 30/22-2E 300 385 240 32 14,9
WSK 40/31-4E 400 613 358 32 21,5
WSK 40/31-4D 400 613 358 32 22,5
WSK 56/35-4E 560 780 780 32 31,6
WSK 56/35-4D 560 780 780 32 31,7
WSK 56/40-4E 560 780 780 32 36,7
WSK 56/40-4D 560 780 780 32 36,8
WSK 63/45-4E 630 870 450 32 45,4
WSK 63/45-4D 630 870 450 32 46,6
WSK 63/50-4D 630 870 450 32 53,3
WSK 90/56-4D 900 1250 640 32 96

Технические характеристики крышных вентиляторов WSK

Обозначение Макс. расход воздуха (м3/час) Макс. Полное давление (Па) Частота вращения (об/мин) Напряжение (В) Мощность (кВт) Ток (А) Ур. Звука (dBa)
WSK 30/22-2E 1160 580 2655 230 0.129 0.56 68.6
WSK 40/31-4E 1750 200 1370 230 0.14 0.68 65
WSK 40/31-4D 1750 200 1400 380 0.15 0.35 64
WSK 56/35-4E 2180 250 1360 230 0.22 1 64
WSK 56/35-4D 2350 350 1400 380 0.2 36 65
WSK 56/40-4E 4000 380 1350 230 0.56 2.46 66
WSK 56/40-4D 4000 400 1350 380 0.54 1 66
WSK 63/45-4E 5600 450 1340 230 0.83 4.1 74
WSK 63/45-4D 5200 400 1280 380 0.69 1.26 74
WSK 63/50-4D 7400 500 1330 380 1.56 2.9 77
WSK 90/56-4D 10310 700 1440 380 2 3.6 79

Графики аэродинамических характеристик крышных вентиляторов WSK

WSK 30/22-2E

WSK 40/31-4E, WSK 40/31-4D

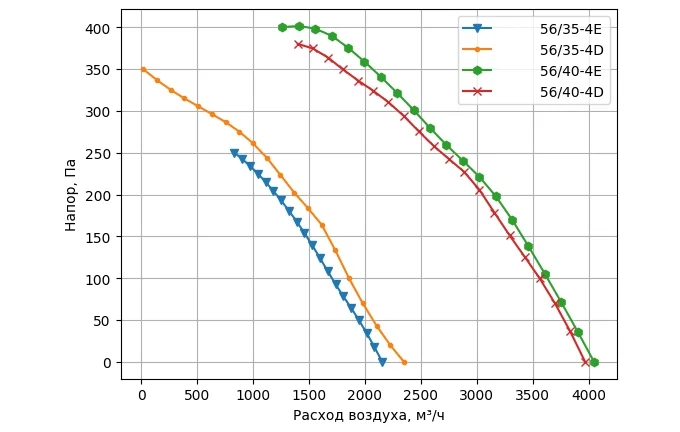

WSK 56/35-4E, WSK56/35-4D, WSK 56/40-4E, WSK 56/40-4D

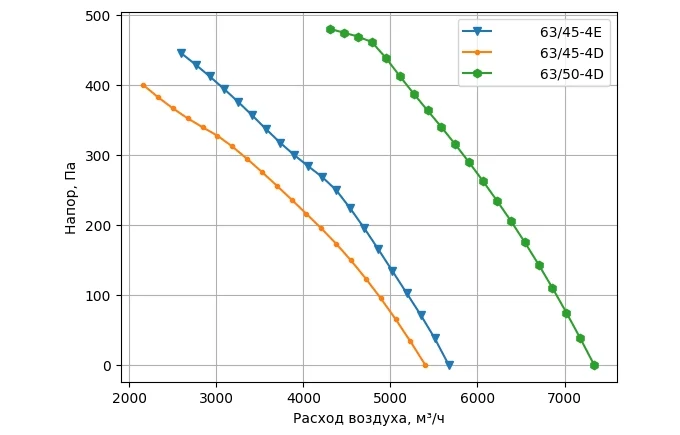

WSK63/45-4E, WSK 63/45-4D, WSK 63/50-4D

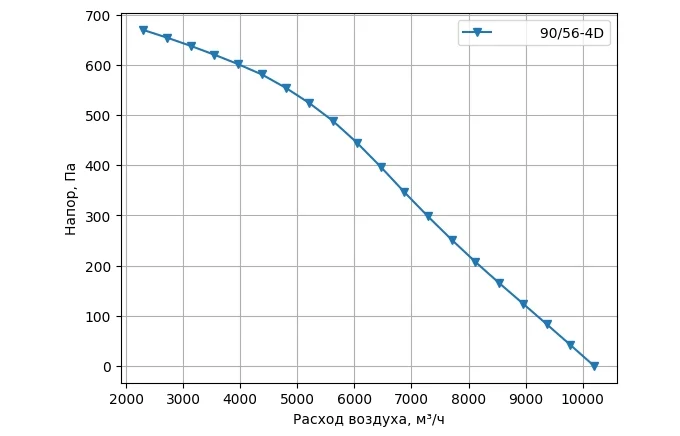

WSK 90/56-4D
