Обратные клапаны FL
Описание и назначение
Обратные клапаны FL предназначены для перекрытия доступа воздуха в канал вентиляционной системы. Открытие лопастей клапана происходит под действием давления воздуха создаваемого вентилятором.
Структура обозначения
FL 160
FL – название серии обратных клапанов
160 – диаметр канала мм
Особенности
- Корпус и поворотная лопатка выполнены из оцинкованного стального листа
- Автоматическое перекрытие канала при выключении вентиляторов за счет подпружиненных лопастей
Габариты и масса обратных клапанов FL
| Типоразмер | Размеры | Масса, кг | ||
|---|---|---|---|---|
| D, мм | L, мм | L1, мм | ||
| FL 100 | 100 | 88 | 26 | 0,13 |
| FL 125 | 125 | 19 | 0,17 | |
| FL 160 | 160 | 36 | 0,24 | |
| FL 200 | 200 | 56 | 0,29 | |
| FL 250 | 250 | 128 | 61 | 0,68 |
| FL 315 | 315 | 94 | 0,81 | |

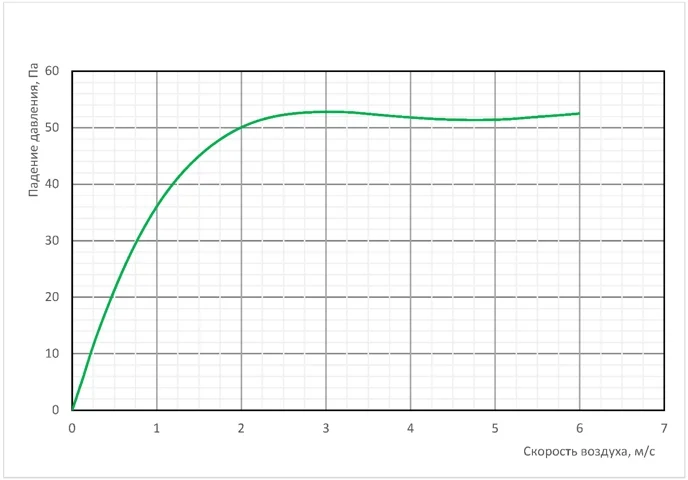

График аэродинамических характеристик обратных клапанов FL
