Гибкая вставка B

Гибкая вставка B - САРМА

Описание и назначение

Гибкая вставка B является соединительным элементом между вентилятором и другими элементами системы вентиляции. Предназначена для предотвращения передачи вибрации от вентилятора по воздуховодам.

Структура обозначения

B 40-20
B – название серии гибких вставок
40-20 – размер канала см

Особенности

  • Предотвращение передачи вибрации от вентилятора к воздуховоду
  • В качестве изолирующего материала используется винил
  • Фланцы выполнены из оцинкованной стали

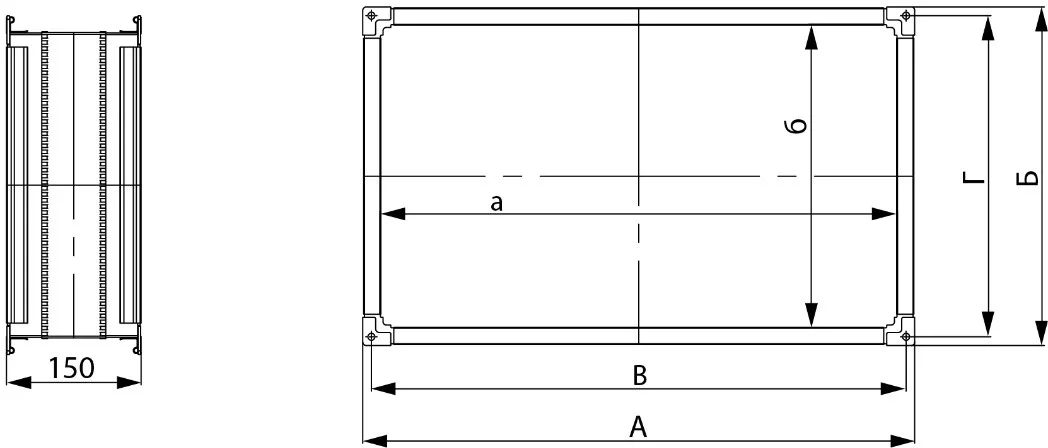

Масса и габариты гибких вставок B

Масса и габариты гибких вставок B - САРМА
Типоразмер Размеры Масса, кг
а, мм б, мм А, мм Б, мм В, мм Г, мм
B 40-20 400 200 440 240 420 220 1,8
B 50-25 500 250 540 290 520 270 2,1
B 50-30 500 300 540 340 520 320 2,2
B 60-30 600 300 640 340 620 320 3,7
B 60-35 600 350 640 390 620 370 3,8
B 70-40 700 400 740 440 720 420 4,3
B 80-50 800 500 840 540 820 520 5
B 90-50 900 500 960 560 930 530 5,4
B 100-50 1000 500 1060 560 1030 530 5,7
