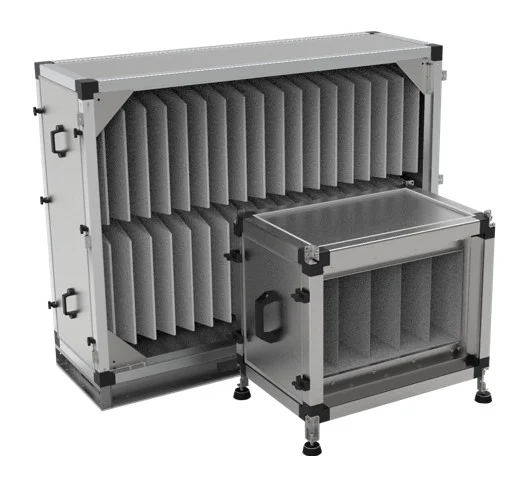

Секция фильтрования F1, F2, F3 SARMA и SARMA-SV
Описание и назначение фильтров очистки воздуха
Секция фильтрования, внутри которой размещены фильтрующие вставки, обеспечивает необходимую степень чистоты подаваемого воздуха. В зависимости от требуемой чистоты воздуха и класса фильтрации встраиваются различные фильтрующие вставки: грубой очистки от G1 до G3, средней очистки M5 или М6 до фильтров тонкой очистки от F7 до F9 по ГОСТ Р ЕН 779-2014. Эффективные и высокоэффективные фильтры очистки класса от Е10 до Е12, Н13 и Н14, сверхвысокоэффективные фильтры класса от U15 до U17 по ГОСТ Р ЕН 1822-1-2010. Секция устроена таким образом, чтобы обеспечить легкую замену фильтрующих вставок. Замена фильтра производится при превышении допустимого перепада давления в соответствии с показаниями датчика перепада давления. Рабочий диапазон температур проходящего воздуха составляет от -40°С до +70 °С.
Структура обозначения фильтров очистки воздуха
- F – секция фильтра
- 1 – секция фильтра кассетного
- 2 - секция фильтра карманного
- 3 - секция фильтра карманного укороченного
Фильтрующие вставки класса очистки от G1 до G3 предназначены для грубой очистки приточного воздуха от твердых и волокнистых частиц в системах вентиляции и кондиционирования воздуха. Компания САРМА рекомендует обязательно устанавливать фильтры грубой очистки перед оборудованием на входе воздуха в установку. Фильтры класса очистки от G1 до G3 в оборудовании САРМА часто применяются в качестве первой ступени перед фильтрами тонкой очистки классов от F7 до F9. Фильтрующий элемент класса очистки от G1 до G3 изготовлен из нетканого полотна из синтетических волокон и закреплен на каркасе. Фильтры средней и тонкой очистки классов M5, М6, F7-F9 используются для предотвращения проникновения мелкодисперсной пыли с частицами размером менее 1 мкм в помещении с особыми требованиями по качественному составу воздушной среды.
Классификация фильтров очистки воздуха по ГОСТ Р ЕН 779-2014
| Группа | Класс | Конечный перепад давления, Па | Средняя пылезадерживающая способность по синтетической пыли, % | Средняя эффективность для частиц размером 0.4 мкм, % | Минимальная эффективность для частиц размером 0.4 мкм, % |
|---|---|---|---|---|---|
| Фильтры грубой очистки | G1 | 250 | 50 - 65 | - | - |
| G2 | 250 | 65 - 80 | - | - | |
| G3 | 250 | 80 - 90 | - | - | |
| G4 | 250 | 90 | - | - | |
| Фильтры средней очистки | M5 | 450 | - | 40 - 60 | - |
| M6 | 450 | - | 60 - 80 | - | |
| Фильтры тонкой очистки | F7 | 450 | - | 80 - 90 | 35 |
| F8 | 450 | - | 90 - 95 | 55 | |
| F9 | 450 | - | 95 | 70 |

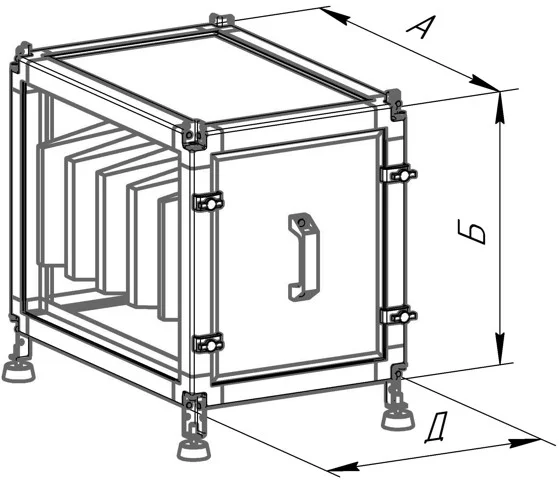

Габаритные размеры секций кассетных фильтров F1
Секция фильтрования SARMA
Секция фильтрования SARMA-SV
| Типоразмер установки | Размеры | Тип секции | Класс очистки | ||
|---|---|---|---|---|---|
| А, мм | Б, мм | В, мм | |||
| SARMA 101 | 570 | 450 | 250 | F1 | G3, M5 |
| SARMA 102 | 670 | 520 | 250 | F1 | G3, M5 |
| SARMA 103 | 770 | 520 | 250 | F1 | G3, M5 |
| SARMA 104 | 770 | 620 | 250 | F1 | G3, M5 |
| SARMA 105 | 870 | 620 | 250 | F1 | G3, M5 |
| SARMA 106 | 1070 | 620 | 250 | F1 | G3, M5 |
| SARMA 107 | 1070 | 720 | 250 | F1 | G3, M5 |
| SARMA 108 | 1170 | 770 | 250 | F1 | G3, M5 |
| SARMA-SV 101 | 1200 | 1000 | 600 | F1 | G3, M5 |
| SARMA-SV 102 | 1400 | 1200 | 600 | F1 | G3, M5 |
| SARMA-SV 103 | 1400 | 1340 | 600 | F1 | G3, M5 |
| SARMA-SV 104 | 1600 | 1340 | 600 | F1 | G3, M5 |
| SARMA-SV 105 | 1600 | 1400 | 600 | F1 | G3, M5 |
| SARMA-SV 106 | 1900 | 1400 | 600 | F1 | G3, M5 |
| SARMA-SV 107 | 1900 | 1600 | 600 | F1 | G3, M5 |
| SARMA-SV 108 | 2000 | 1600 | 600 | F1 | G3, M5 |
| SARMA-SV 109 | 2400 | 1600 | 600 | F1 | G3, M5 |
| SARMA-SV 110 | 2300 | 2000 | 600 | F1 | G3, M5 |
| SARMA-SV 111 | 2400 | 2300 | 600 | F1 | G3, M5 |
| SARMA-SV 112 | 2580 | 2580 | 600 | F1 | G3, M5 |
Габаритные размеры секций карманных фильтров F2
| Типоразмер установки | Размеры | Тип секции | Класс очистки | ||
|---|---|---|---|---|---|
| А, мм | Б, мм | В, мм | |||
| SARMA 101 | 570 | 450 | 690 | F2 | G3, M5, F7, F9 |
| SARMA 102 | 670 | 520 | 690 | F2 | G3, M5, F7, F9 |
| SARMA 103 | 770 | 520 | 690 | F2 | G3, M5, F7, F9 |
| SARMA 104 | 770 | 620 | 690 | F2 | G3, M5, F7, F9 |
| SARMA 105 | 870 | 620 | 690 | F2 | G3, M5, F7, F9 |
| SARMA 106 | 1070 | 620 | 690 | F2 | G3, M5, F7, F9 |
| SARMA 107 | 1070 | 720 | 690 | F2 | G3, M5, F7, F9 |
| SARMA 108 | 1170 | 770 | 690 | F2 | G3, M5, F7, F9 |
| SARMA-SV 101 | 1200 | 1000 | 1100 | F2 | G3, M5, F7, F9 |
| SARMA-SV 102 | 1400 | 1200 | 1100 | F2 | G3, M5, F7, F9 |
| SARMA-SV 103 | 1400 | 1340 | 1100 | F2 | G3, M5, F7, F9 |
| SARMA-SV 104 | 1600 | 1340 | 1100 | F2 | G3, M5, F7, F9 |
| SARMA-SV 105 | 1600 | 1400 | 1100 | F2 | G3, M5, F7, F9 |
| SARMA-SV 106 | 1900 | 1400 | 1100 | F2 | G3, M5, F7, F9 |
| SARMA-SV 107 | 1900 | 1600 | 1100 | F2 | G3, M5, F7, F9 |
| SARMA-SV 108 | 2000 | 1600 | 1100 | F2 | G3, M5, F7, F9 |
| SARMA-SV 109 | 2400 | 1600 | 1100 | F2 | G3, M5, F7, F9 |
| SARMA-SV 110 | 2300 | 2000 | 1100 | F2 | G3, M5, F7, F9 |
| SARMA-SV 111 | 2400 | 2300 | 1100 | F2 | G3, M5, F7, F9 |
| SARMA-SV 112 | 2580 | 2580 | 1100 | F2 | G3, M5, F7, F9 |
Габаритные размеры секций карманных укороченных фильтров F3
| Типоразмер установки | Размеры | Тип секции | Класс очистки | ||
|---|---|---|---|---|---|
| А, мм | Б, мм | В, мм | |||
| SARMA 101 | 570 | 450 | 390 | F3 | G3, M5, F7, F9 |
| SARMA 102 | 670 | 520 | 390 | F3 | G3, M5, F7, F9 |
| SARMA 103 | 770 | 520 | 390 | F3 | G3, M5, F7, F9 |
| SARMA 104 | 770 | 620 | 390 | F3 | G3, M5, F7, F9 |
| SARMA 105 | 870 | 620 | 390 | F3 | G3, M5, F7, F9 |
| SARMA 106 | 1070 | 620 | 390 | F3 | G3, M5, F7, F9 |
| SARMA 107 | 1070 | 720 | 390 | F3 | G3, M5, F7, F9 |
| SARMA 108 | 1170 | 770 | 390 | F3 | G3, M5, F7, F9 |
| SARMA-SV 101 | 1200 | 1000 | 600 | F3 | G3, M5, F7, F9 |
| SARMA-SV 102 | 1400 | 1200 | 600 | F3 | G3, M5, F7, F9 |
| SARMA-SV 103 | 1400 | 1340 | 600 | F3 | G3, M5, F7, F9 |
| SARMA-SV 104 | 1600 | 1340 | 600 | F3 | G3, M5, F7, F9 |
| SARMA-SV 105 | 1600 | 1400 | 600 | F3 | G3, M5, F7, F9 |
| SARMA-SV 106 | 1900 | 1400 | 600 | F3 | G3, M5, F7, F9 |
| SARMA-SV 107 | 1900 | 1600 | 600 | F3 | G3, M5, F7, F9 |
| SARMA-SV 108 | 2000 | 1600 | 600 | F3 | G3, M5, F7, F9 |
| SARMA-SV 109 | 2400 | 1600 | 600 | F3 | G3, M5, F7, F9 |
| SARMA-SV 110 | 2300 | 2000 | 600 | F3 | G3, M5, F7, F9 |
| SARMA-SV 111 | 2400 | 2300 | 600 | F3 | G3, M5, F7, F9 |
| SARMA-SV 112 | 2580 | 2580 | 600 | F3 | G3, M5, F7, F9 |
