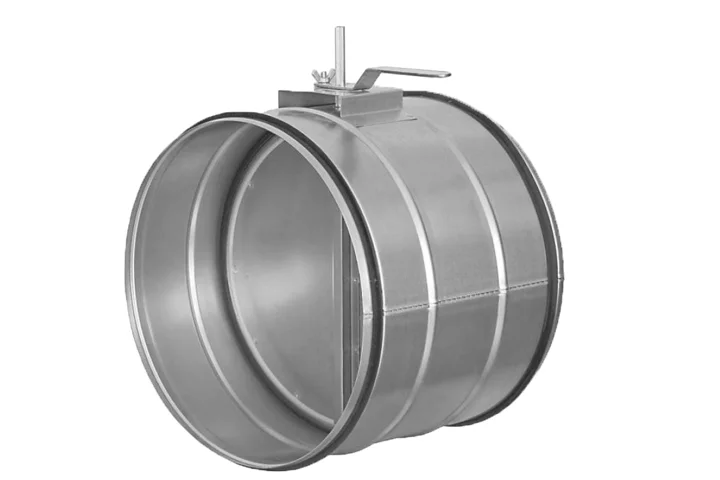

Регулирующие заслонки SFGR
Описание и назначение
Заслонки SFGR предназначены для перекрытия доступа воздуха в вентиляционный канал и регулирования воздушного потока. Управление регулирующими заслонками осуществляется при помощи электропривода или рукояти (ключа).
Структура обозначения
SFGR 160
SFGR – название серии регулирующих заслонок
160 – диаметр канала мм
Особенности
- Корпус и поворотная лопатка выполнены из оцинкованного стального листа
- Снижение риска примерзания лопатки к корпусу за счет резинового уплотнителя на поворотной пластине
- Обладает более высокой герметичностью по сравнению с обратным клапаном за счет резинового уплотнителя на поворотной пластине
- Рабочий диапазон температур входящего воздуха от -40ºС до +70ºС

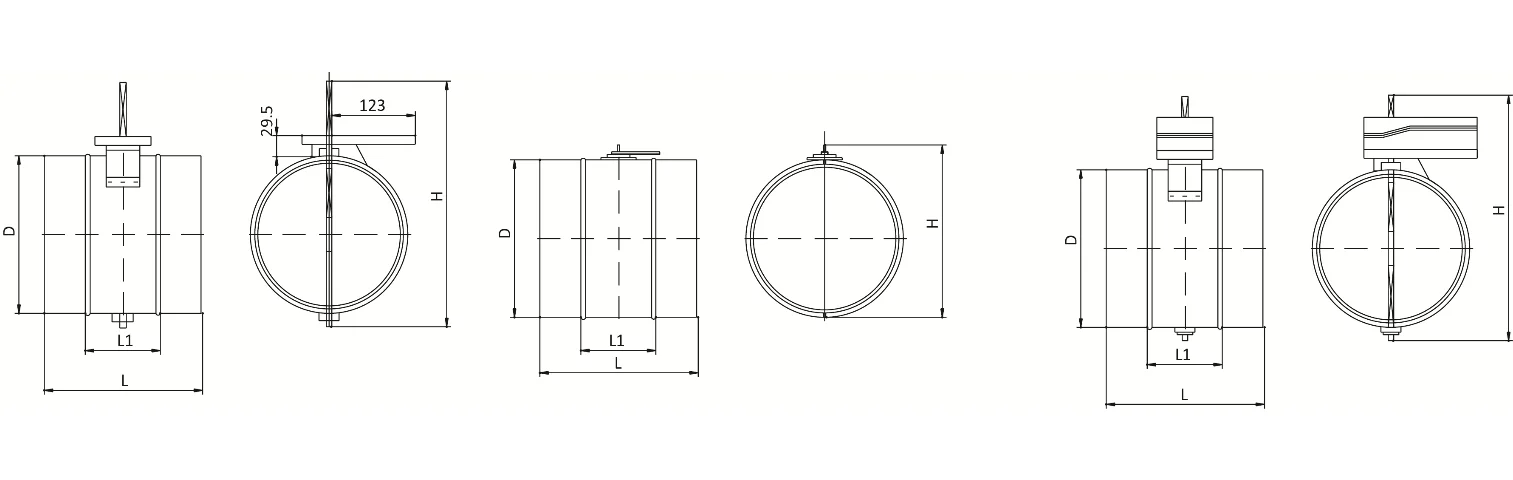

Габариты и масса регулирующих заслонок SFGR
| Типоразмер | Размеры | Масса, кг | Сечение Штока, мм | |||
|---|---|---|---|---|---|---|
| D, мм | L, мм | L1, мм | H, мм | |||
| SFGR 100 | 99 | 200 | 100 | 230 | 0,36 | 8x8 |
| SFGR 125 | 124 | 255 | 0,52 | |||
| SFGR 160 | 159 | 290 | 0,73 | |||
| SFGR 200 | 199 | 330 | 1,02 | |||
| SFGR 250 | 249 | 380 | 1,49 | |||
| SFGR 315 | 314 | 240 | 140 | 445 | 2,1 | |

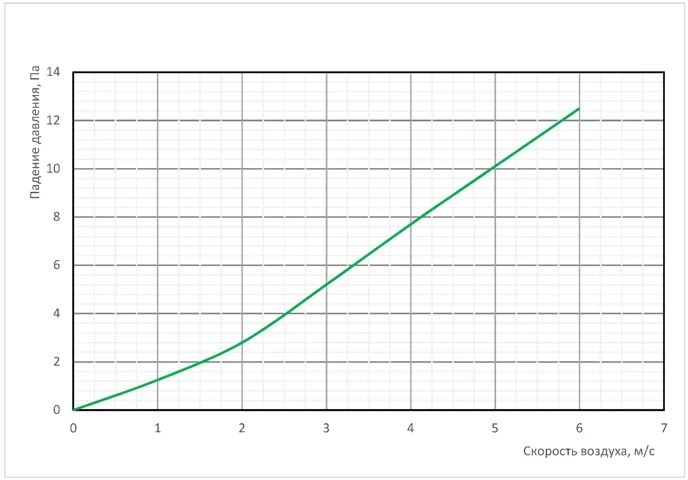

График аэродинамических характеристик регулирующих заслонок SFGR
