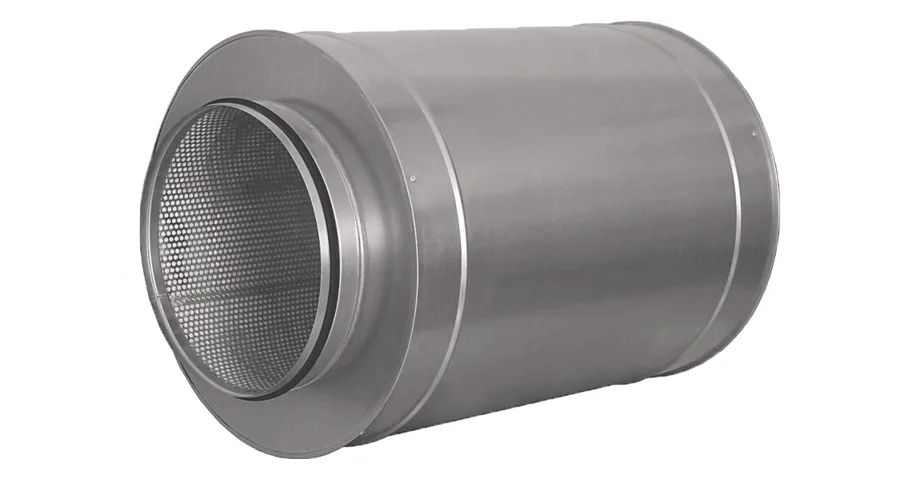

Шумоглушители SRQ
Описание и назначение
Шумоглушители SRQ предназначены для снижения механического и аэродинамического шума.
Структура обозначения
SRQ 160
SRQ – название серии шумоглушителей
160 – диаметр канала мм
Особенности
- Корпус шумоглушителя выполнен из стального оцинкованного листа
- Эффективное снижение шума в канале за счет использования минерального волокна в качестве шумопоглощающего материала
- Для достижения максимальных характеристик шумопоглощения рекомендуется перед шумоглушителем предусмотреть прямолинейный участок воздуховода длиной не менее 1 м

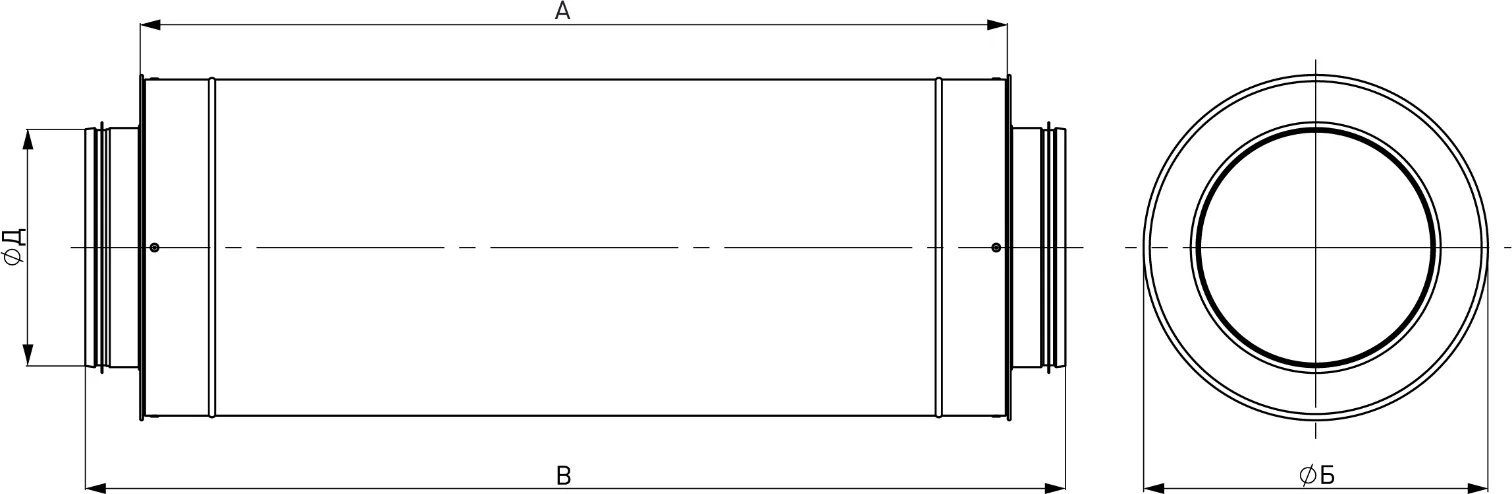

Масса и габариты шумоглушителей SRQ
| Типоразмер | А (мм) | Б (мм) | В (мм) | Д (мм) | Масса (кг) |
|---|---|---|---|---|---|
| SRQ 100/6 | 615 | 200 | 730 | 100 | 4 |
| SRQ 100/9 | 915 | 1030 | 5,4 | ||
| SRQ 125/6 | 615 | 225 | 730 | 125 | 4,8 |
| SRQ 125/9 | 915 | 1030 | 6,6 | ||
| SRQ 160/6 | 615 | 260 | 730 | 160 | 5,8 |
| SRQ 160/9 | 915 | 1030 | 7,4 | ||
| SRQ 200/6 | 615 | 300 | 730 | 200 | 6,4 |
| SRQ 200/9 | 915 | 1030 | 9,2 | ||
| SRQ 250/6 | 615 | 350 | 730 | 250 | 7,8 |
| SRQ 250/9 | 915 | 1030 | 10,6 | ||
| SRQ 315/6 | 615 | 455 | 730 | 315 | 10,4 |
| SRQ 315/9 | 915 | 1030 | 11,4 |
Графики акустических характеристик шумоглушителей SRQ

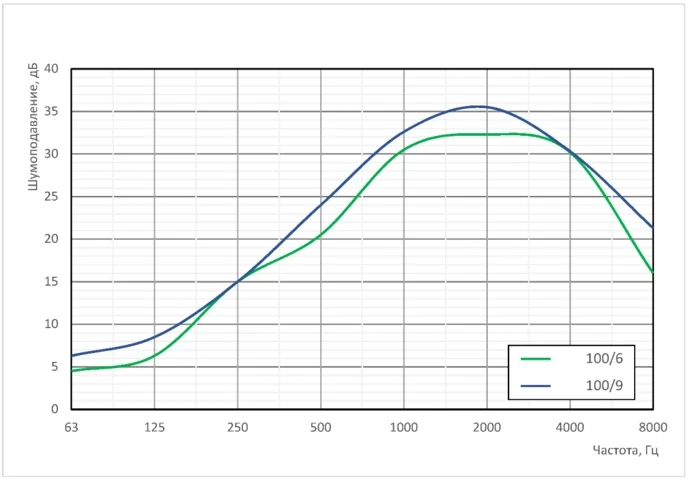

SRQ 100/6, SRQ 100/9

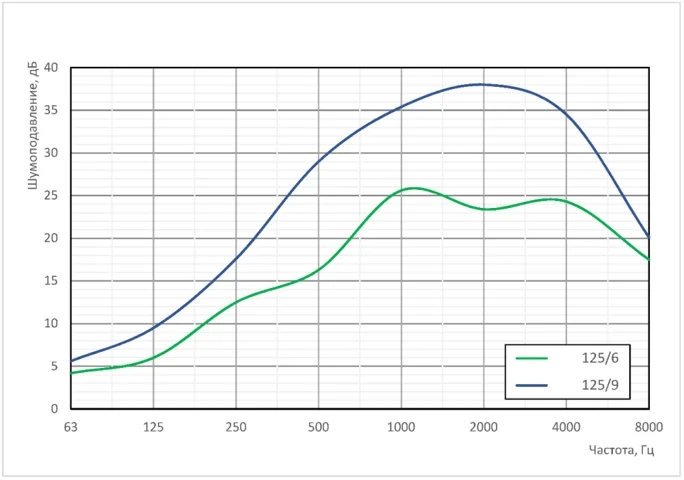

SRQ 125/6, SRQ 125/9

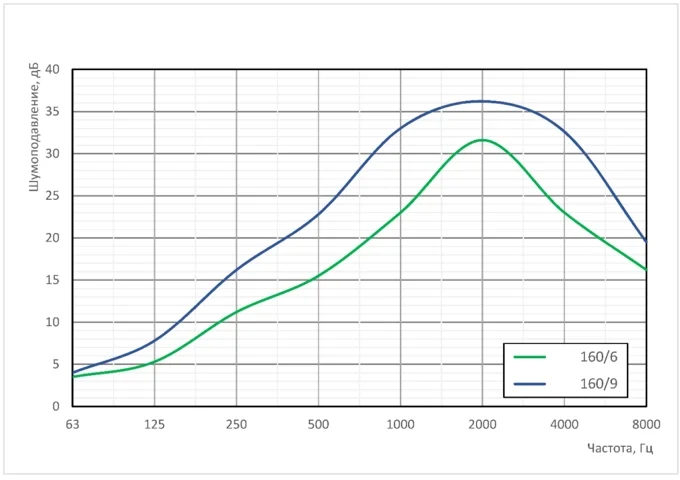

SRQ 160/6, SRQ 160/9

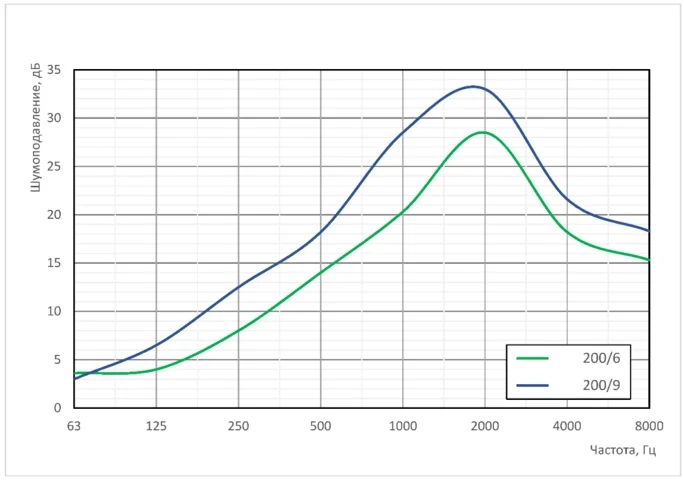

SRQ 200/6, SRQ 200/9

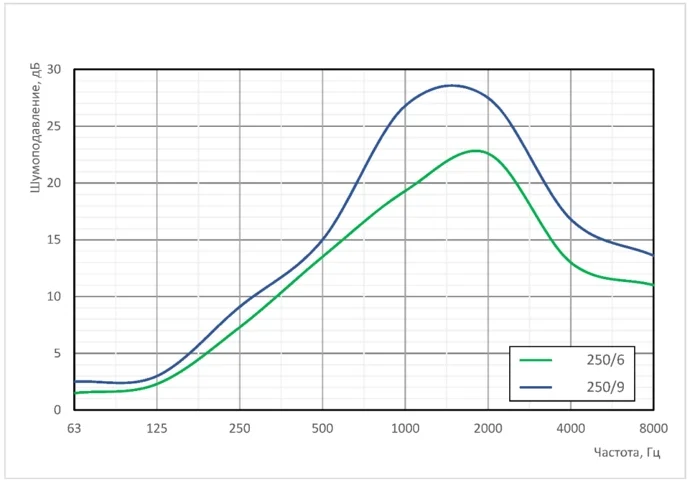

SRQ 250/6, SRQ 250/9

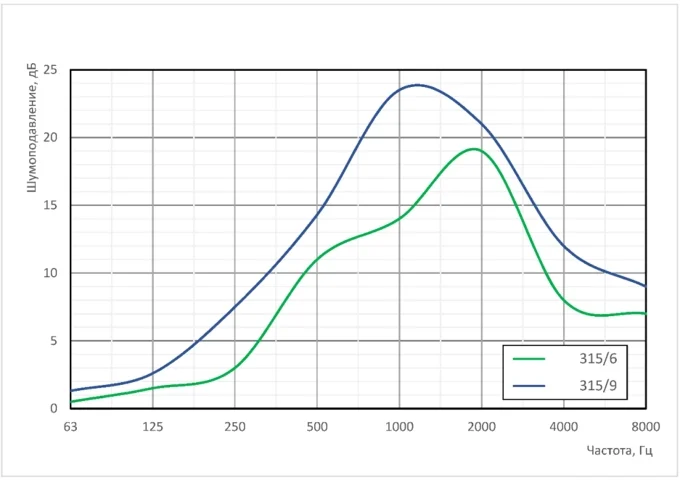

SRQ 315/6, SRQ 315/9
