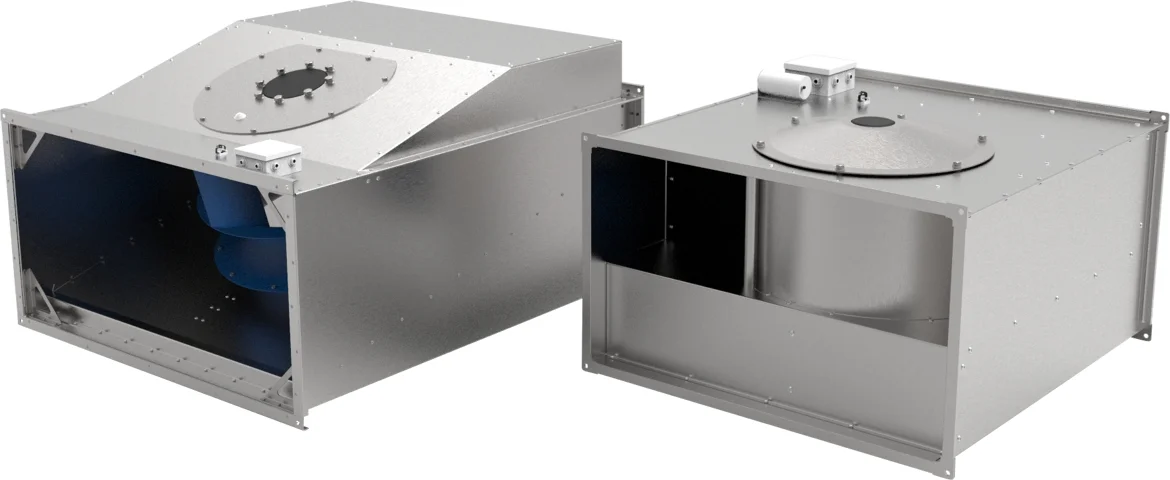

Вентиляторы канальные WS и WSN

Описание и назначение

Вентиляторы WS и WSN предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции.

Структура обозначения

WS 40-20/20.4D
WS – название серии канальных вентиляторов с загнутыми вперед лопатками
WSN – название серии канальных вентиляторов с загнутыми назад лопатками
40-20 – размер канала cм
20 – диаметр рабочего колеса см
4 – количество полюсов электродвигателя
D – трехфазный электродвигатель
E – однофазный электродвигатель

Особенности

• Корпус выполнен из оцинкованной стали
• Однофазные и трехфазные двигатели с внешним ротором
• Надежная защита от перегрева электродвигателя встроенными термоконтактами
• Класс электрозащиты IP54
• Ресурс безотказной работы более 40 000 часов
• Возможность изменения оборотов путем использования внешнего частотного преобразователя либо регулятора оборотов

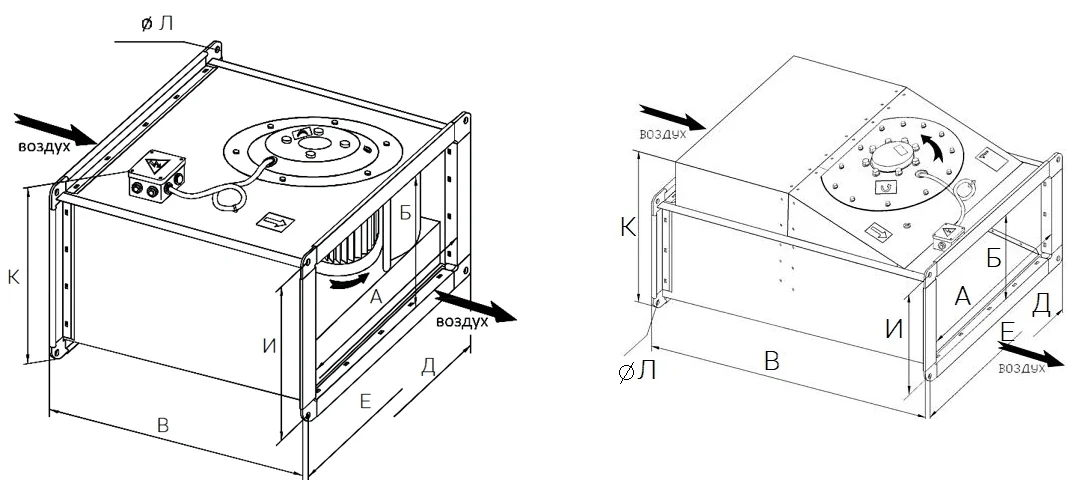

Масса и габариты вентиляторов WS и WSN

Типоразмер	Размеры								Масса, кг
	A, мм	Б, мм	В, мм	Д, мм	E, мм	И, мм	К, мм	Л, мм
WS 40-20/20.4Е	400	200	500	440	420	220	281	9	14,4
WS 40-20/20.4D									15,3
WS 50-25/22.4Е	500	250	530	540	520	270	331	9	20,3
WS 50-25/22.4D									19,5
WS 50-25/22.6D									18,7
WS 50-30/25.4Е	500	300	565	540	520	320	381	9	25,8
WS 50-30/25.4D									24,9
WS 50-30/25.6D									21,9
WS 60-30/28.4Е	600	300	642	640	620	320	381	9	38,5
WS 60-30/28.4D									38,1
WS 60-35/31.4D	600	350	720	640	620	370	431	9	46,5
WS 60-35/31.6D									40,3
WS 70-40/35.4D	700	400	780	740	720	420	481	9	64,1
WS 70-40/35.6D									50,6
WS 80-50/40.4D	800	500	885	840	820	520	581	9	81,3
WS 80-50/40.6D									78,9
WS 90-50/45.6D	900	500	985	960	930	530	591	11	97
WSN 100-50/56.4D	1000	500	1210	1060	1030	530	591	11	139
WSN 100-50/63.4D									145,5

Технические характеристики вентиляторов WS и WSN

Типоразмер	Макс. расход воздуха (м³/ч)	Макс. давление (Па)	Номинальные обороты (об/мин)	Питание (В)	Электрическая мощность (Вт)	Рабочий ток (А)	Макс. температура воздуха (ºС)
WS 40-20/20.4Е	1180	222	1280	1~220В	033	1.52	60
WS 40-20/20.4D	1200	230	1300	3~380В	03	058	60
WS 50-25/22.4E	1627	349	1300	1~220В	047	215	50
WS 50-25/22.4D	1608	351	1340	3~380В/3~220В	047	09	60
WS 50-25/22.6D	1350	140	930	3~380В/3~220В	03	081	70
WS 50-30/25.4E	1600	367	1330	1~220В	09	41	60
WS 50-30/25.4D	2430	398	1380	3~380В/3~220В	092	155	70
WS 50-30/25.6D	1498	168	910	3~380В/3~220В	043	095	50
WS 60-30/28.4E	1980	471	1320	1~220В	115	54	70
WS 60-30/28.4D	2040	491	1340	3~380В	1	181	60
WS 60-35/31.4D	2680	549	1360	3~380В/3~220В	128	282	60
WS 60-35/31.6D	2650	243	910	3~380В/3~220В	083	215	60
WS 70-40/35.4D	4070	714	1300	3~380В/3~220В	288	56	60
WS 70-40/35.6D	3830	338	930	3~380В/3~220В	144	287	70
WS 80-50/40.4D	4320	840	1350	3~380В	295	588	60
WS 80-50/40.6D	3780	468	930	3~380В	168	336	70
WS 90-50/45.6D	4930	589	930	3~380В	221	443	70
WSN 100-50/56.4D	10120	800	1370	3~380В	525	105	70
WSN 100-50/63.4D	13080	870	1340	3~380В	727	145	70

Графики аэродинамических характеристик канальных вентиляторов WS И WSN

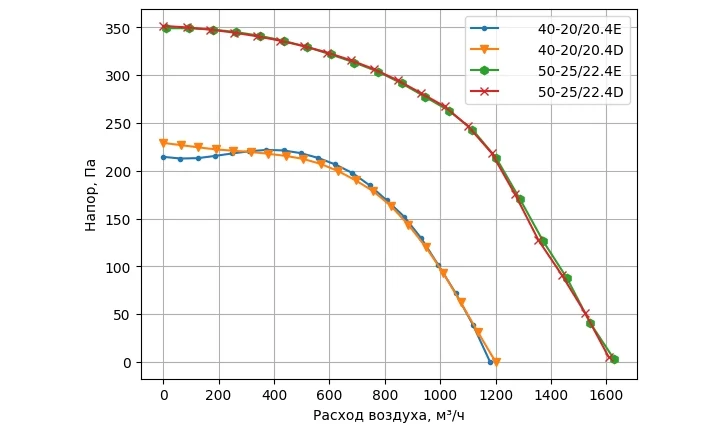

WS 40-20/20.4E, WS 40-20/20.4D, WS 50-25/22.4E, WS 50-25/22.4D

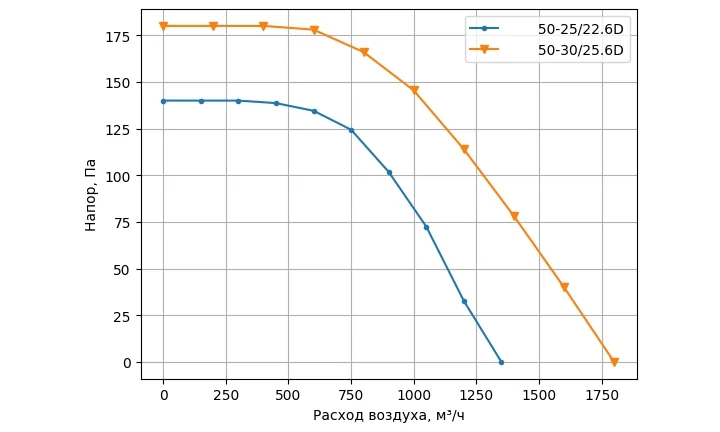

WS 50-25/22.6D, WS 50-30/25.6D

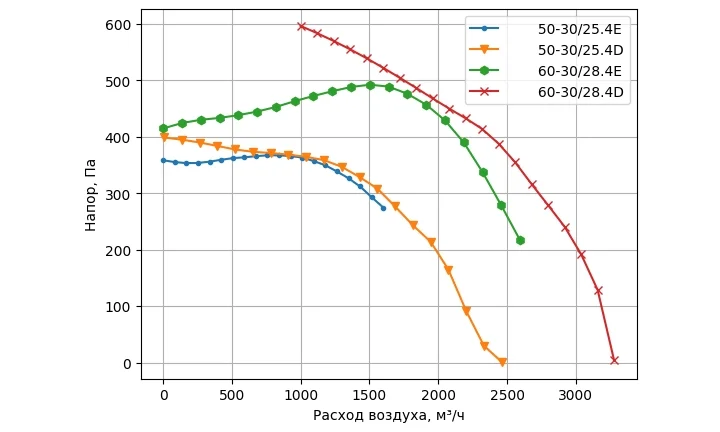

WS 50-30/25.4E, WS 50-30/25.4D, WS 60-30/28.4E, WS 60-30/28.4D

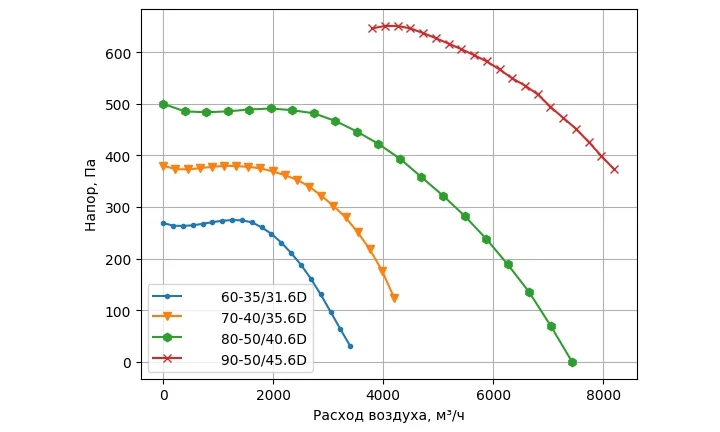

WS 60-35/31.6D, WS 70-40/35.6D, WS 80-50/40.6D, WS 90-50/45.6D

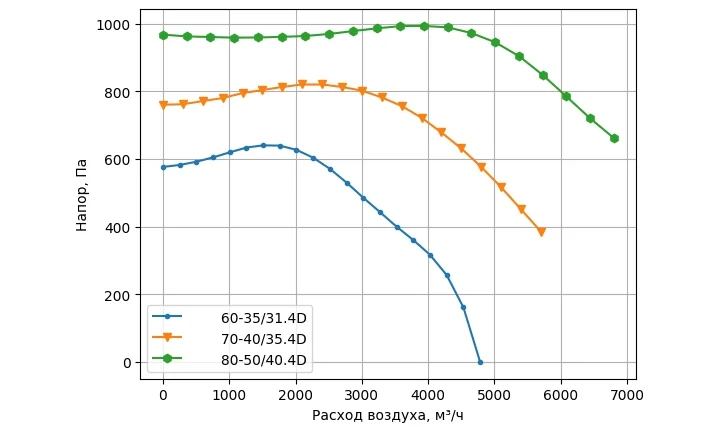

WS 60-35/31.4D, WS 70-40/35.4D, WS 80-50/40.4D

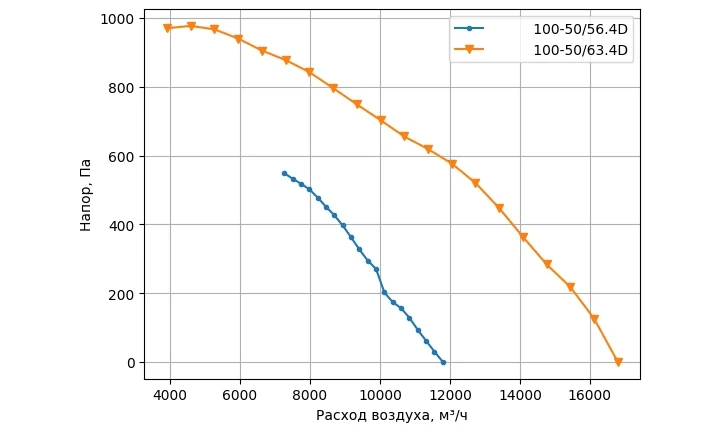

WSN 100-50/56.4D, WSN 100-50/63.4D
