Описание и назначение

Секции смешения воздуха в центральных кондиционерах предназначены для подмеса части удаляемого из помещения воздуха к наружному с целью достижения оптимальных параметров и состава приточного воздуха: температуры, влажности, концентрации вредных примесей и других. Так же данный тип секций может использоваться для забора или выхлопа воздуха в определенном направлении. Смешение рециркуляционного и наружного воздуха осуществляется двумя соответствующими регулирующими заслонками, степень открытия которых относительно друг друга влияет на процент рециркуляции.

Промежуточная секция предназначена для разделения функциональных блоков установки друг от друга с целью выравнивания воздушного потока (например, между нагревателем и фильтром), может выполнять опорные функции для двухэтажных установок, а также использоваться в качестве сервисной секции (для доступа к соседнему функциональному блоку при обслуживании). Секции представляют собой пустой корпус со сквозным проходом для воздуха. Предусмотрена возможность секционного и моноблочного исполнения. Все секции смешения в зависимости от расположения комплектуются верхними или боковыми торцевыми панелями с расположенными снаружи блока заслонками и гибкими вставками. Смешение потоков воздуха осуществляется при помощи регулирующих заслонок, угол поворота которых регулируется электроприводом или вручную.

Длина промежуточных секций для всех типоразмеров SARMA по умолчанию равна 390 мм, для всех типоразмеров SARMA-SV по умолчанию равна 600 мм, но может быть изменена исходя из конструктивных требований установки.

Структура обозначения

  • P - секция смешения воздуха с заслонкой
  • PU - секция смешения воздуха с подмесом сверху
  • PL - секция смешения воздуха с подмесом слева
  • PR - секция смешения воздуха с подмесом справа
  • PD - секция смешения воздуха с подмесом снизу
  • U – промежуточная секция

Габаритные размеры секций смешения воздуха PU, PL, PR, PD и промежуточных секций U

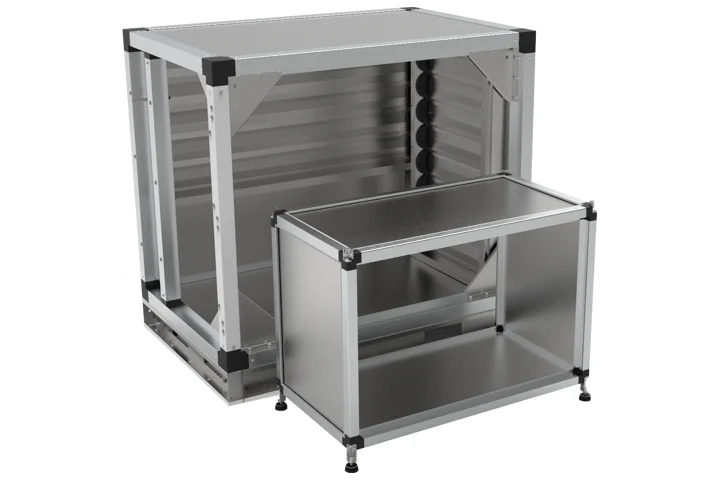

Секция cмешения и промежуточная SARMA/SARMA-SV

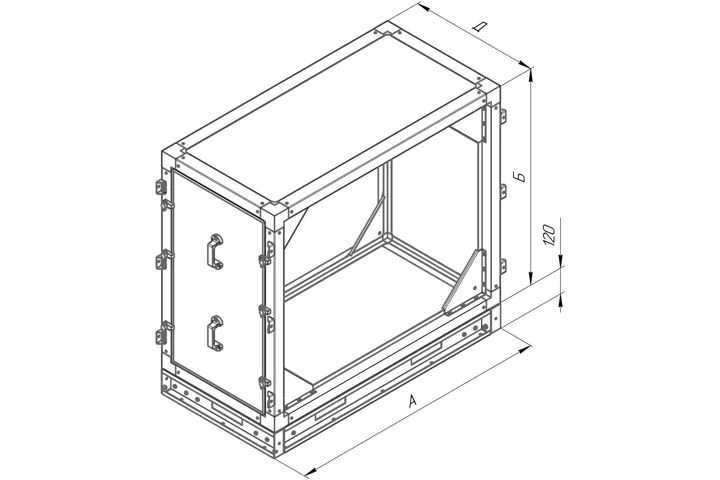

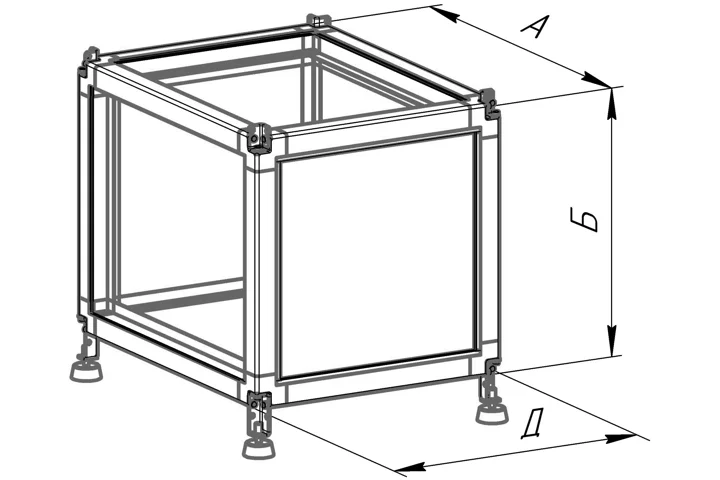

Габаритные размеры секций смешения воздуха PU, PL, PR, PD и промежуточных секций U - SARMA и SARMA-SV - 1 Габаритные размеры секций смешения воздуха PU, PL, PR, PD и промежуточных секций U - SARMA и SARMA-SV - 2
Типоразмер установки Размеры
А, мм Б, мм Д, мм
Y1 Y2 Y3
SARMA 101 570 450 600 1100 1600
SARMA 102 670 520 600 1100 1600
SARMA 103 770 520 600 1100 1600
SARMA 104 770 620 600 1100 1600
SARMA 105 870 620 600 1100 1600
SARMA 106 1070 620 600 1100 1600
SARMA 107 1070 720 600 1100 1600
SARMA 108 1170 770 600 1100 1600
SARMA-SV 101 1200 1000 600 1100 1600
SARMA-SV 102 1400 1200 600 1100 1600
SARMA-SV 103 1400 1340 600 1100 1600
SARMA-SV 104 1600 1340 600 1100 1600
SARMA-SV 105 1600 1400 600 1100 1600
SARMA-SV 106 1900 1400 600 1100 1600
SARMA-SV 107 1900 1600 600 1100 1600
SARMA-SV 108 2000 1600 600 1100 1600
SARMA-SV 109 2400 1600 600 1100 1600
SARMA-SV 110 2300 2000 600 1100 1600
SARMA-SV 111 2400 2300 600 1100 1600
SARMA-SV 112 2580 2580 600 1100 1600
