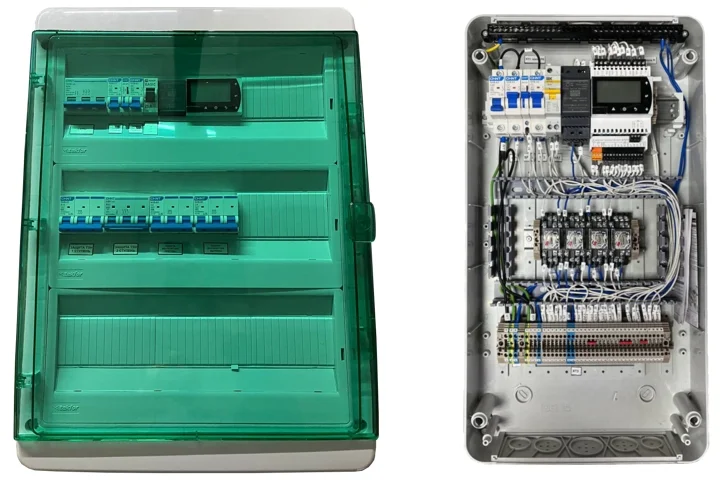

Щит питания и управления NRZ

Описание и назначение

Щиты питания и управления NRZ производства компании САРМА используются для управления вентиляционными приточными, вытяжными и приточно-вытяжными установками. Щиты питания и управления спроектированы как на базе ПЛК, так и без ПЛК, используя релейную схему управления. Конструктивно щиты имеют исполнение в металлическом корпусе (IP31 – по умолчанию, IP54, IP65 – по заказу) и в пластиковом корпусе с прозрачной дверцей, под которой находятся все элементы управления, в этом случае степень защиты корпуса – IP65, при закрытой крышке.

В состав щита питания и управления NRZ входит

  • Корпус
  • Органы управления
  • Силовые компоненты для управления работой системы
  • Устройства защиты

бщие функции щита управления NRZ

  • Управление приводом заслонки
  • Регулирование мощности нагрева водяного калорифера
  • Регулирование мощности нагрева электрического калорифера
  • Регулирование мощности охлаждения фреонового охладителя
  • Управление скоростью вентилятора
  • Регулирование мощности охлаждения водяного охладителя
  • Регулирование работы увлажнителя
  • Управление пуском и остановкой вентилятора
  • Включение резервного вентилятора
  • Защита электродвигателей вентиляторов от перегрева
  • Защита водяных нагревателей от обмерзания
  • Защита электрических нагревателей от перегрева
  • Индикация о засоренности фильтра
  • Включение управляющих контроллеров в системы диспетчеризации – от локальных до сетевых решений с удаленным управлением

Опции

  • Возможность подключения внешнего терминала управления
  • Реализация суточных и недельных режимов работы оборудования
  • Разделение пользовательских, сервисных и заводских параметров настроек
  • Архивация событий в памяти контроллера
  • Управление ступени нагрева электрического калорифера с помощью твердотельного реле
Внешние размеры Внешние размеры 560х300х153(мм)/ 560х408х153(мм)
Степень защиты IP 65
Контроллер SegneticsPixel 1211–00–0 / 2511-00-0
Диапазон рабочих температур Диапазон рабочих температур +5..+40°С при относительной влажности не более 95% (без конденсации влаги)

Щит питания и управления серии NRZ обеспечивает выполнение следующих функций

Наименование оборудования Щит управления обеспечивает
Фильтр притока/вытяжки
  • Вывод индикации о состоянии фильтра
Воздушный клапан
  • Открытие/закрытие клапана
Водяной нагреватель
  • Автоматическое поддержание заданной температуры обратной воды в состоянии «Останов»
  • Автоматическое поддержание разрешённых теплосетью границ температуры обратной воды в остальных состояниях
  • Автоматический контроль и предотвращение опасности обмерзания водяного нагревателя путём анализа температур обратной воды и температуры в канале. Также контролируется сигнал от капиллярного термостата
  • Несколько режимов «Мягкого пуска», позволяющих запустить установку даже в самых неблагоприятных условиях: «мягкий», «усиленный» и «перегрузочный»
  • Автоматическое управление циркуляционным насосом
Вентиляторы
  • Управление работой всех вентиляторов системы
  • Включение резервного вентилятора (резервного двигателя вентилятора).
  • Защита цепи питания вентиляторов
Фреоновый охладитель
  • Возможность использования счетчика моточасов для выравнивания ресурса ступеней охладителя
  • Регулирование температуры воздуха по каналу или по помещению
  • Разморозка по сигналу с термостата и по прошествии времени после предыдущей разморозки
  • Возможность применения для регулирования как температуры, так и влажности
Водяной охладитель
  • Плавное управление трехходовым краном охладителя для поддержания установленной температуры воздуха в канале
  • Использование в контуре регулирования как температуры, так и влажности
Роторный рекуператор
  • Определение целесообразности включения рекуператора
  • Рекуперация тепла и холода
  • Плавное изменение числа оборотов привода рекуператора для достижения наибольшего КПД его работы
  • Защита от обмерзания рабочего колеса
  • Периодический поворот рабочего колеса выключенного из работы рекуператора
