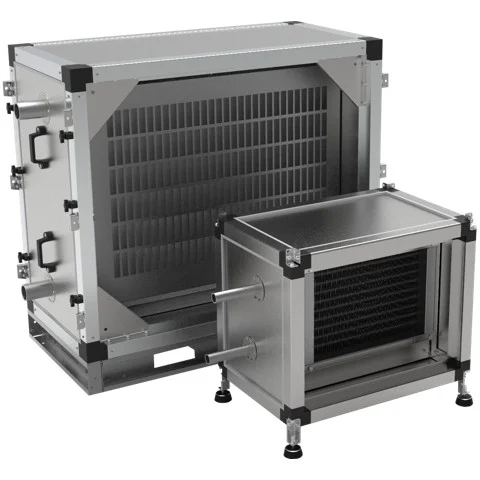

Секции водяных воздухонагревателей Нx SARMA и SARMA-SV
Описание и назначение
Воздухонагреватели водяные предназначены для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха. Нагрев осуществляется путем теплопередачи между жидкостью и воздушной средой через стенки трубок и ребра теплообменника. В качестве теплоносителя используется вода или незамерзающие смеси (этиленгликоль, пропиленгликоль). В корпусе секции устанавливаются x-рядные медно-алюминиевые теплообменники (1) с подсоединительными патрубками (2), где x - количество рядов в теплообменнике. Теплопроизводительность регулируется с помощью смесительного узла MIX или трехходового вентиля с приводом. Для предотвращения загрязнения нагревателя необходимо перед ним по ходу движения воздуха установить воздушный фильтр.
Структура обозначения
Hx
H – секция воздухонагревателя водяного
x – количество рядов в теплообменнике
Особенности
- Поверхность теплообмена изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок.
- Медно-алюминиевый нагреватель в исполнении от двух до двенадцати рядов.
- Возможность применения водяных теплообменников с KSM покрытием.
- Возможность секционного и моноблочного исполнения.
- Подсоединение подводящих и отводящих патрубков к сети теплоносителя производится при помощи резьбовых соединений.
- Максимальная температура теплоносителя - 150°С.
- Максимальное давление – 1 МПа.
- Для обеспечения наибольшей мощности подключение теплообменника производят по противоточной схеме.
Защита от обмерзания
Роль защиты от обмерзания теплообменника выполняет капиллярный термостат, установленный после теплообменника по ходу движения воздуха, и погружной или накладной датчик температуры, которые установлены в обратном потоке теплоносителя.
Габаритные и присоединительные размеры секций водяных воздухонагревателей H

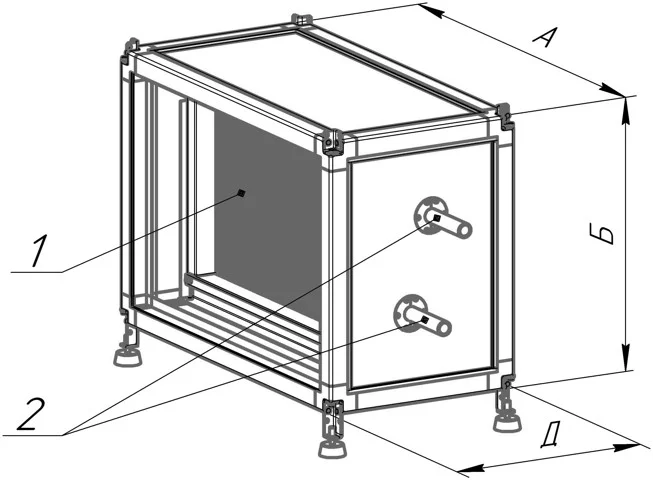

Секция водяного воздухонагревателя SARMA

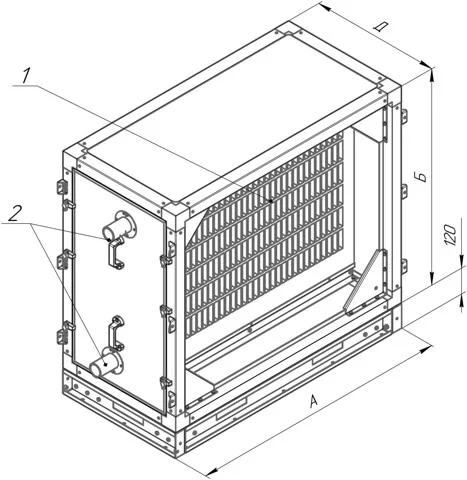

Секция водяного воздухонагревателя SARMA-SV
| Типоразмер установки | Размеры | Присоединительный диаметр, дюйм | Тип соединения | ||
|---|---|---|---|---|---|
| А, мм | Б, мм | Д, мм | |||
| SARMA 101 | 570 | 450 | 390 | 1″ | Наружная резьба |
| SARMA 102 | 670 | 520 | 390 | 1″ | Наружная резьба |
| SARMA 103 | 770 | 520 | 390 | 1″ | Наружная резьба |
| SARMA 104 | 770 | 620 | 390 | 1″ | Наружная резьба |
| SARMA 105 | 870 | 620 | 390 | 1″ | Наружная резьба |
| SARMA 106 | 1070 | 620 | 390 | 1″ | Наружная резьба |
| SARMA 107 | 1070 | 720 | 390 | 1 1/4″ | Наружная резьба |
| SARMA 108 | 1170 | 770 | 390 | 1 1/4″ | Наружная резьба |
| SARMA-SV 101 | 1200 | 1000 | 600 | 2″ | Наружная резьба |
| SARMA-SV 102 | 1400 | 1200 | 600 | 2″ | Наружная резьба |
| SARMA-SV 103 | 1400 | 1340 | 600 | 2″ | Наружная резьба |
| SARMA-SV 104 | 1600 | 1340 | 600 | 2 1/2″ | Наружная резьба |
| SARMA-SV 105 | 1600 | 1400 | 600 | 2 1/2″ | Наружная резьба |
| SARMA-SV 106 | 1900 | 1400 | 600 | 2 1/2″ | Наружная резьба |
| SARMA-SV 107 | 1900 | 1600 | 600 | 2 1/2″ | Наружная резьба |
| SARMA-SV 108 | 2000 | 1600 | 600 | 2 1/2″ | Наружная резьба |
| SARMA-SV 109 | 2400 | 1600 | 600 | 2 1/2″ | Наружная резьба |
| SARMA-SV 110 | 2300 | 2000 | 600 | 2 1/2″ | Наружная резьба |
| SARMA-SV 111 | 2400 | 2300 | 600 | 2 1/2″ | Наружная резьба |
| SARMA-SV 112 | 2580 | 2580 | 600 | 2 1/2″ | Наружная резьба |
