Регулирующие заслонки Sn

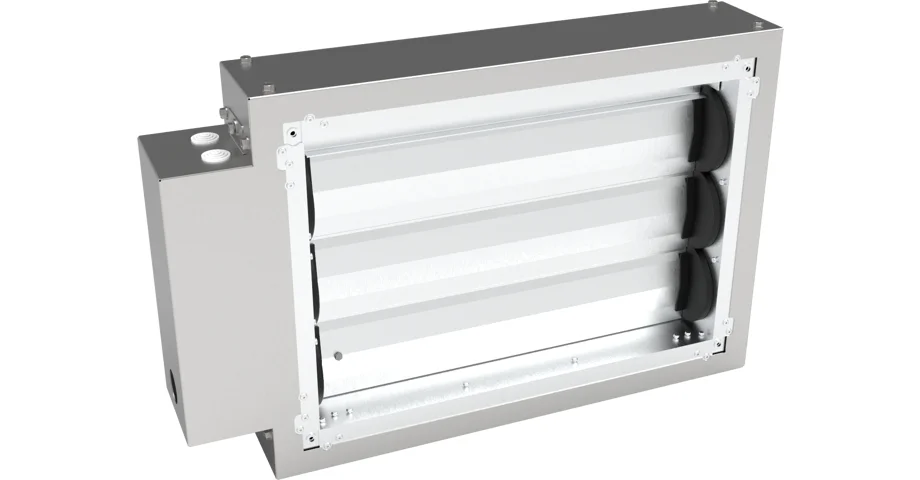

Регулирующие заслонки Sn - САРМА

Описание и назначение

Заслонки c периметральным обогревом Sn прямоугольного сечения предназначены для эксплуатации в условиях пониженных рабочих температур. Применяются для равномерного регулирования и распределения воздушного потока в системах вентиляции и кондиционирования воздуха. Главной особенностью заслонки Sn является возможность периметрального обогрева корпуса благодаря саморегулирующемуся нагревательному кабелю, расположенному внутри корпуса и подключенного к сети переменного тока 220 В.

Алюминиевые лопатки заслонок оборудованы высококачественным резиновым уплотнителем для снижения риска примерзания друг к другу в зимний период. Регулирование обеспечивается изменением угла поворота лопаток, который изменяется либо с помощью электроприводного механизма, либо вручную. Температура перемещаемого воздуха от -40 до +50 °C. Крепление заслонки к подводящим воздуховодам осуществляется через гибкую вставку, поставляемую по запросу.

Особенности

  • Периметральный обогрев корпуса заслонки
  • Корпус и фланцы выполнены из алюминия и оцинкованной стали
  • Лопатки заслонок выполнены из алюминиевого профиля
  • Лопатки заслонок оснащены резиновыми уплотнителями для снижения риска примерзания их друг к другу

Структура обозначения

Sn 40-20
Sn – название серии заслонок с периметральным обогревом
40-20 – размеры канала cм

Габариты заслонок с периметральным обогревом Sn

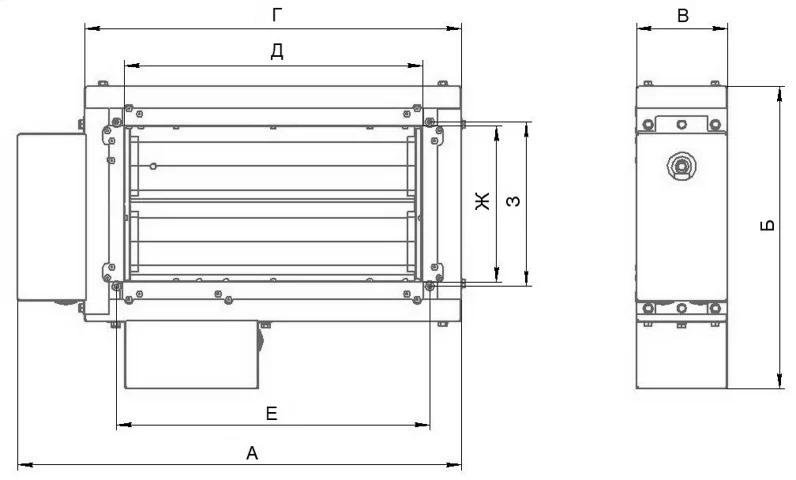

для типоразмеров 40-20...50-25

Габариты заслонок с периметральным обогревом Sn (для типоразмеров 40-20...50-25) - САРМА

для типоразмеров 50-30...100-50

Габариты заслонок с периметральным обогревом Sn (для типоразмеров 50-30...100-50) - САРМА
Типоразмер А мм Б мм В мм Г мм Д мм Е мм Ж мм З мм
Sn 40-20 594 405.5 122 504 400 420 210 220
Sn 50-25 694 445.5 122 604 500 520 250 270
Sn 50-30 694 416.5 122 604 500 520 311 320
Sn 60-30 794 416.6 122 704 600 620 311 320
Sn 60-35 794 455.6 122 704 600 620 350 370
Sn 70-40 894 517.6 122 804 700 720 412 420
Sn 80-50 994 617.5 122 904 800 820 512 520
Sn 90-50 1094 617.5 122 1004 900 930 512 530
Sn 100-50 1194 617.5 122 1104 1000 1030 512 530

Технические характеристики заслонок с периметральным обогревом Sn

Типоразмер Площадь сечения м² Напряжение В Мощность кВт Ток А
Sn 40-20 0.08 220 0.06 0.28
Sn 50-25 0.13 220 0.07 0.32
Sn 50-30 0.15 220 0.08 0.37
Sn 60-30 0.18 220 0.09 0.41
Sn 60-35 0.21 220 0.09 0.41
Sn 70-40 0.28 220 0.1 0.46
Sn 80-50 0.4 220 0.12 0.55
Sn 90-50 0.45 220 0.13 0.6
Sn 100-50 0.5 220 0.14 0.64

Рекомендуемые приводы для заслонок с периметральным обогревом Sn

Наименование Напряжение В Управление Крутящий момент Нм Площадь заслонки м² Наличие возвратной пружины Время открытия с Время закрытия с
GQD 121.1A 24 2-позиц. 2 03 есть 30 15
GMA 121.1E 24 2-позиц. 7 15 есть 90 15
GQD 321.1A 220 2-позиц. 2 03 есть 30 15
GPC 321.1A 220 2-позиц. 4 08 есть 60 15
GMA 161.1E 24 0-10 В 7 15 есть 90 15
GSD 121.1A 24 2-позиц. 2 03 нет 90 15
GDB 131.1E 24 3-позиц. 5 08 нет 150 150
GSD 321.1A 220 2-позиц. 2 03 нет 30 30
GDB 331.1E 220 3-позиц. 5 08 нет 150 150
GDB 161.1E 24 0-10 В 5 08 нет 150 150

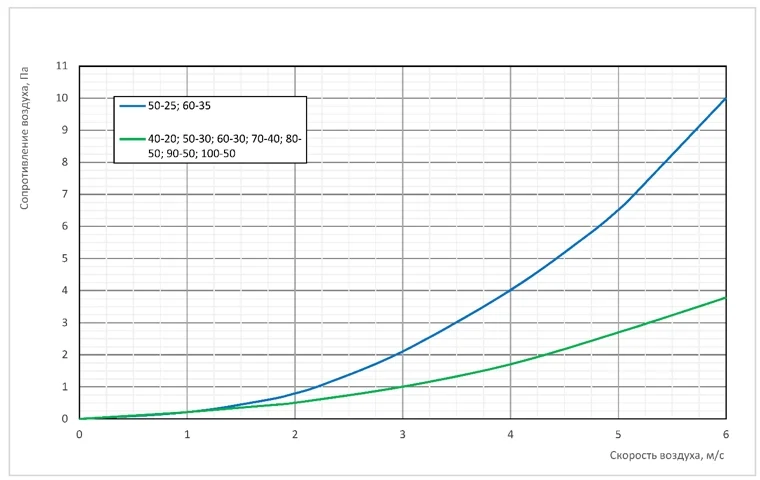

График аэродинамических характеристик регулирующих заслонок Sn

График аэродинамических характеристик регулирующих заслонок Sn - САРМА
