Воздушные фильтры карманные SFKR
Описание и назначение
Фильтры карманные SFKR предназначены для очистки приточного воздуха от твёрдых волокнистых частиц в системах вентиляции и кондиционирования воздуха. Служат для защиты теплообменников вентиляторов и другого вентиляционного оборудования от загрязнения.
Вставки G3 и M5 применяются в качестве фильтра первой ступени очистки. Вставка M5 может использоваться как вторая ступень очистки. Вставки F7 и F9 применяются, как правило, в качестве второй ступени очистки для помещений с высокими требованиями по чистоте воздуха. Допускаемое падение давления на фильтре при его загрязнении контролируется дифференциальным датчиком давления.
Структура обозначения
SFKR 40-20
SFKR – название серии воздушных карманных фильтров
40-20 – размер канала, см
Особенности
- Класс очистки фильтрующих вставок G3, M5, F7, F9 по ГОСТ Р ЕН 779-2014
- Удобная замена фильтрующих вставок
- Корпус выполнен из оцинкованной стали
Масса и габариты фильтров карманных SFKR
| Типоразмер | Размеры | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|
| А, мм | Б, мм | В, мм | Г, мм | Д, мм | Е, мм | Ж, мм | И, мм | ||
| SFK 40-20 | 400 | 200 | 420 | 220 | 440 | 240 | 9 | 540 | 4,8 |
| SFK 50-25 | 500 | 250 | 520 | 270 | 540 | 290 | 640 | 6 | |
| SFK 50-30 | 500 | 300 | 520 | 320 | 540 | 340 | 6,2 | ||
| SFK 60-30 | 600 | 300 | 620 | 320 | 640 | 340 | 6,6 | ||
| SFK 60-35 | 600 | 350 | 620 | 370 | 640 | 390 | 7,4 | ||
| SFK 70-40 | 700 | 400 | 720 | 420 | 740 | 440 | 720 | 8,4 | |
| SFK 80-50 | 800 | 500 | 820 | 520 | 840 | 540 | 800 | 10,8 | |
| SFK 90-50 | 900 | 500 | 930 | 530 | 960 | 560 | 11 | 820 | 12,6 |
| SFK 100-50 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 13,2 | ||

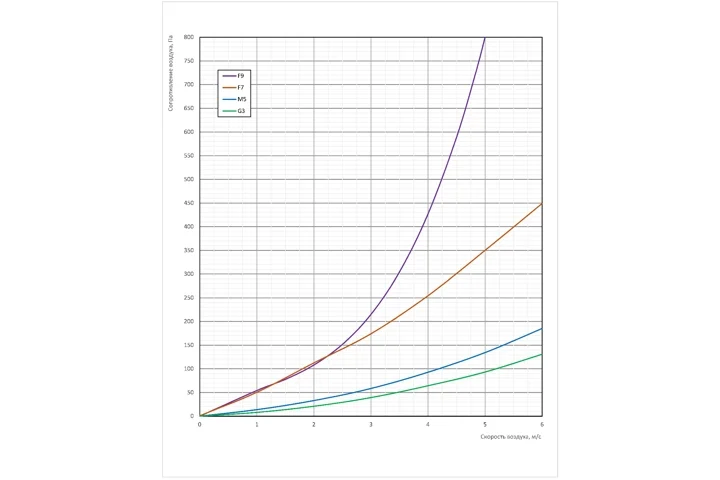

График аэродинамических характеристик воздушных карманных фильтров SFKR
