Канальные вентиляторы SR
Описание и назначение
Вентиляторы SR предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции.
Структура обозначения
SR100/1
SR – название серии вентиляторов канальных
100 – диаметр канала мм
1 – количество фаз
Особенности
- Легкий и прочный пластиковый корпус обеспечивающий низкий уровень шума и стойкость к коррозии
- Рабочее колесо из оцинкованной стали с загнутыми назад лопатками
- Асинхронный электродвигатель с внешним ротором защищен встроенными термоконтактами с автоматическим перезапуском
- Степень электрозащиты IP54
Аксессуары
Быстросъемный хомут

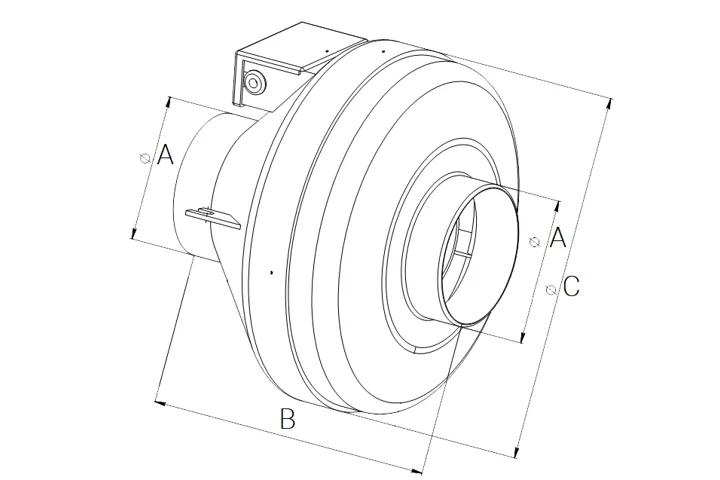

Масса и габариты вентиляторов SR
| Типоразмер | Размеры (мм) | Масса (кг) |
|---|---|---|
| SR 100/1 | 99 x 215 x 251 | 2.6 |
| SR 125/1 | 124 x 220 x 251 | 2.7 |
| SR 160/1 | 159 x 230 x 340 | 4.0 |
| SR 200/1 | 199 x 250 x 340 | 4.6 |
| SR 250/1 | 249 x 250 x 340 | 5.0 |
Технические характеристики вентиляторов SR
| Типоразмер | Макс. расход воздуха (м³/ч) | Макс. давление (Па) | Частота вращения колеса (мин⁻¹) | Мощность электродвигателя (Вт) | Рабочий ток (А) |
|---|---|---|---|---|---|
| SR 100/1 | 260 | 290 | 2400 | 70 | 0,3 |
| SR 125/1 | 365 | 290 | 2400 | 70 | 0,3 |
| SR 160/1 | 700 | 430 | 2550 | 115 | 0,5 |
| SR 200/1 | 930 | 520 | 2600 | 150 | 0,7 |
| SR 250/1 | 1145 | 600 | 2500 | 220 | 1,0 |
| SR 315/1 | 1700 | 720 | 2500 | 270 | 1,2 |
Схема электрического подключения
Для питания электродвигателя вентиляторов необходимо использовать кабель сечением не менее 0.75 мм².
Графики аэродинамических характеристик канальных вентиляторов SR

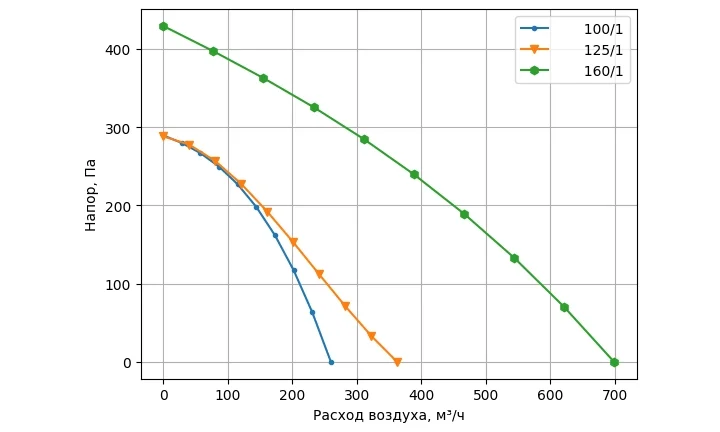

SR 100/1 SR 125/1 SR 160/1

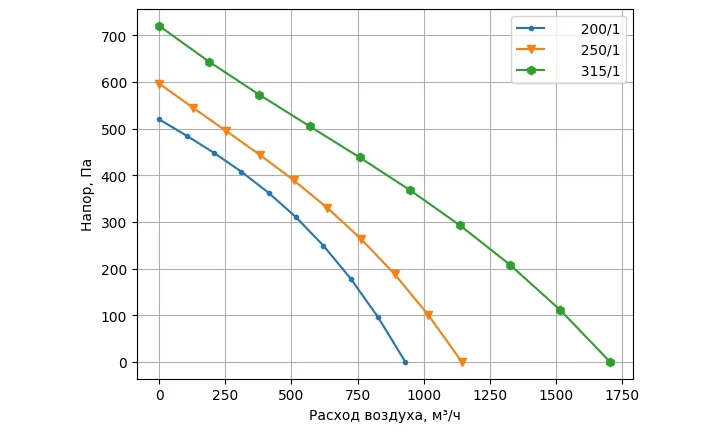

SR 200/1 SR 250/1 SR 315/1
