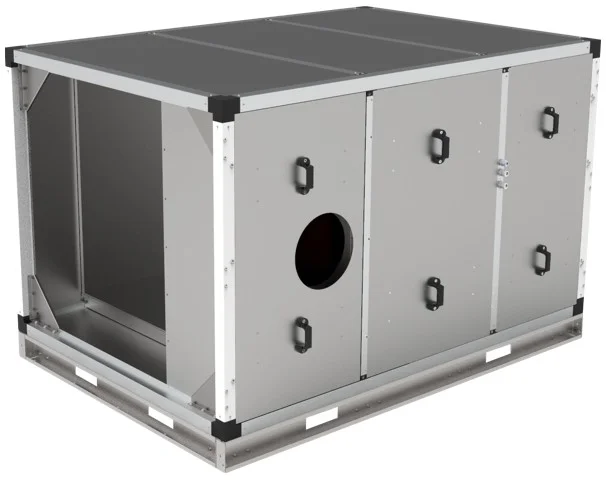

Секции газового воздухонагревателя GS
Описание и назначение
Предназначена для нагрева подаваемого установкой воздуха путем теплопередачи от нагретого сгорающим газом теплообменника. В корпусе секции устанавливается теплообменный блок (1) в камеру сгорания которого через горелку (2) подается газовая смесь. На выходе из горелки смесь воспламеняется. Сгоревший газ нагревает трубы теплообменника от которых тепло передаётся подаваемому в помещение воздуху. В качестве топлива используется природный газ. Отработавшие газы выводятся через патрубок (3). Теплообменные блоки предназначены для непрямого нагрева проходящего воздуха и используются как самостоятельное оборудование или в составе теплогенераторов (агрегатных групп). Теплообменные блоки для работы на дизельном топливе и газе имеют одинаковую конструкцию которая рассчитана на установку как дизельных так и газовых горелок. Теплообменник блока выполнен из нержавеющей стали толщиной 15 мм методом сварки в защитной среде аргона. Секции газового нагрева выпускаются в серии SARMA-SV длина секций (Д) составляет 2000 мм.
Структура обозначения
GS 960
GS – секция воздухонагревателя газового
960 – номинальная тепловая мощность кВт х10
Особенности
- Вентиляторные горелки
- Модуль непрямого нагрева из нержавеющей стали
- Панели из минеральной или каменной ваты
- Защита от перегрева по давлению газа
- Внутреннее и наружное размещение
Топливо
- Сжиженные углеводородные газы (пропан бутан)
- Природный газ (метан)
- Дизельное топливо
Защита от перегрева
Тепловой режим теплообменника рассчитан так чтобы при нормальных условиях эксплуатации обеспечить бездымное сгорание топлива и самоочищение внутренних поверхностей камеры сгорания и регистра от продуктов горения. Для защиты от перегрева на выходе из теплообменного блока устанавливается термоконтакт. Для контроля подаваемого в помещение воздуха устанавливается сигнализатор СО.

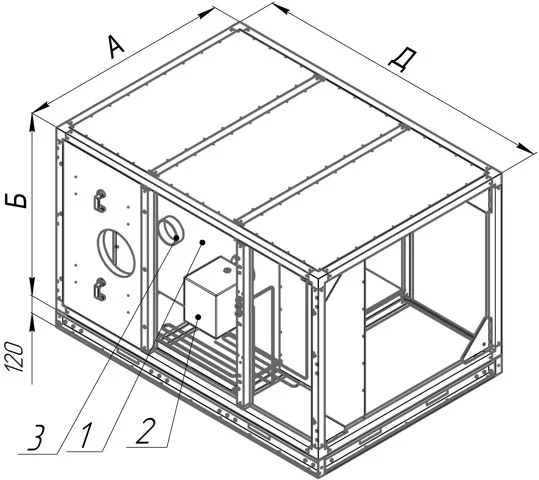

Габаритные размеры секций газового нагрева GS
| Типоразмер SARMA-SV | Д (мм) | Б (мм) | А (мм) |
|---|---|---|---|
| 101 | 2000 | 1000 | 1200 |
| 102 | 2000 | 1200 | 1400 |
| 103 | 2000 | 1340 | 1400 |
| 104 | 2000 | 1340 | 1600 |
| 105 | 2000 | 1400 | 1600 |
| 106 | 2000 | 1400 | 1900 |
| 107 | 2000 | 1600 | 1900 |
| 108 | 2000 | 1600 | 2000 |
| 109 | 2000 | 1600 | 2400 |
| 110 | 2000 | 2000 | 2300 |
| 111 | 2000 | 2300 | 2400 |
| 112 | 2000 | 2300 | 3200 |
Технические характеристики теплообменных блоков с газовым энергоносителем
Теплообменный блок секции газового нагрева
| Наименование ТО | Произв. по теплу, кВт | Пропускная способность по воздуху, м³/ч | Габаритные размеры, мм | Присоединительные размеры, мм | Вес, кг | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| Д | Е | Ж | А | Б | В | Г | ||||
| МТ 8 | 68 | 5000 | 941 | 995 | 1020 | 890 | 944 | 150 | 120 | 102 |
| 96 | 7000 | 941 | 995 | 1020 | 890 | 944 | 150 | 120 | 107 | |
| МТ 8 | 123 | 9000 | 1121 | 995 | 1074 | 1070 | 944 | 150 | 120 | 128 |
| 164 | 12000 | 1121 | 995 | 1074 | 1070 | 944 | 150 | 120 | 135 | |
| МТ 8 | 205 | 15000 | 1221 | 1095 | 1264 | 1170 | 1044 | 200 | 145 | 173 |
| 246 | 18000 | 1221 | 1095 | 1264 | 1170 | 1044 | 200 | 145 | 185 | |
| МТ 8 | 287 | 21000 | 1361 | 1095 | 1414 | 1310 | 1044 | 250 | 150 | 220 |
| 328 | 24000 | 1361 | 1095 | 1414 | 1310 | 1044 | 250 | 150 | 235 | |
