Шумоглушители пластинчатые SQ

Шумоглушители пластинчатые SQ - САРМА

Описание и назначение

Шумоглушители пластинчатые SQ предназначены для снижения механического и аэродинамического шума. Звукопоглощающим материалом служит негорючая базальтоволокнистая минеральная вата. Для предотвращения выдувания частиц кассеты шумоглушителя обтянуты войлоком.

Структура обозначения

SQ 40-20/6
SQ – название серии пластинчатых шумоглушителей
40-20 – размеры канала cм
6 – длина дм

Особенности

  • Эффективное снижение уровня шума
  • Две модификации длины: 600 мм и 1000 мм
  • Рабочий диапазон температуры воздуха от -40ºС до +70ºС
  • Корпус выполнен из оцинкованной стали
  • Шумоглушащие пластины оборудованы обтекателями для улучшения аэродинамических и шумопоглощающих свойств

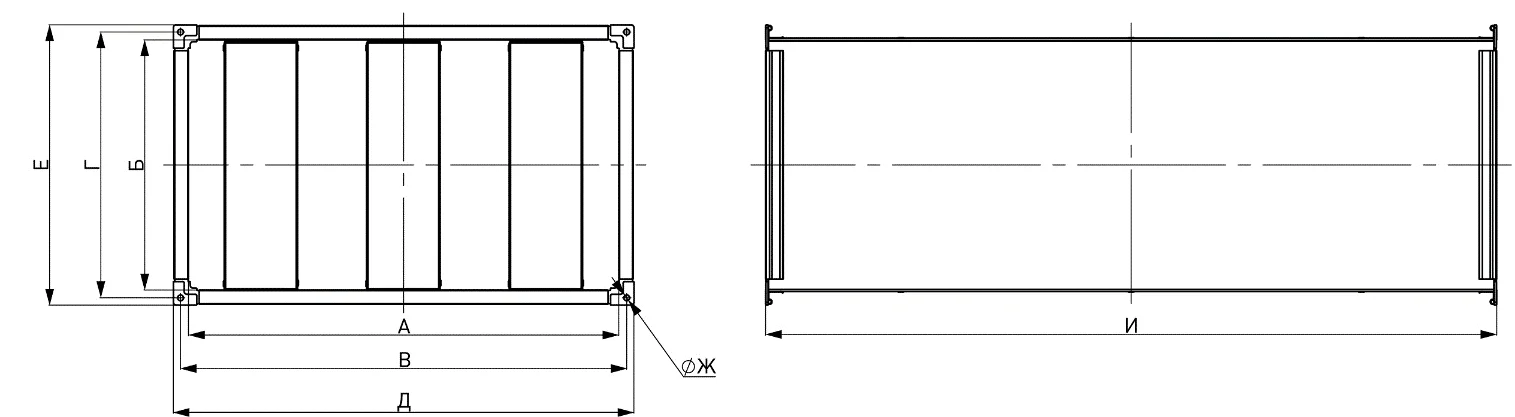

Масса и габариты шумоглушителей SQ

Масса и габариты шумоглушителей SQ - САРМА
Типоразмер Размеры Масса, кг
А, мм Б, мм В, мм Г, мм Д, мм Е, мм Ж, мм И, мм
SQ 40-20/6 400 200 420 220 440 240 9 606 16,3
SQ 40-20/10 400 200 420 220 440 240 1012 26,1
SQ 50-25/6 500 250 520 270 540 290 606 16,8
SQ 50-25/10 500 250 520 270 540 290 1012 27,1
SQ 50-30/6 500 300 520 320 540 340 606 18,3
SQ 50-30/10 500 300 520 320 540 340 1012 30,1
SQ 60-30/6 600 300 620 320 640 340 606 19,3
SQ 60-30/10 600 300 620 320 640 340 1012 32,3
SQ 60-35/6 600 350 620 370 640 390 606 22,2
SQ 60-35/10 600 350 620 370 640 390 1012 37,3
SQ 70-40/6 700 400 720 420 740 440 606 29,4
SQ 70-40/10 700 400 720 420 740 440 1012 48,1
SQ 80-50/6 800 500 820 520 840 540 606 35,5
SQ 80-50/10 800 500 820 520 840 540 1012 58,2
SQ 90-50/6 900 500 930 530 960 560 11 606 38,4
SQ 90-50/10 900 500 930 530 960 560 1012 65,1
SQ 100-50/6 1000 500 1030 530 1060 360 606 43,1
SQ 100-50/10 1000 500 1030 530 1060 560 1012 71,3

Графики аэродинамических характеристик шумоглушителей SQ

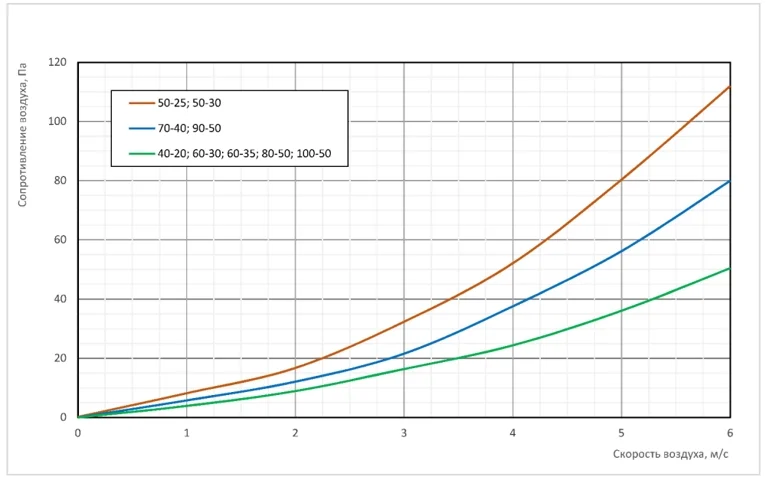

Длина 600 мм

Графики аэродинамических характеристик шумоглушителей SQ (Длина 600 мм) - САРМА

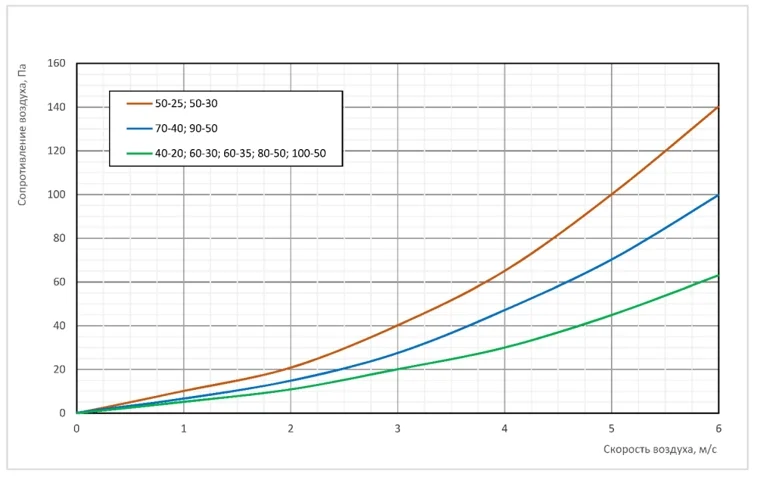

Длина 1000 мм

Графики аэродинамических характеристик шумоглушителей SQ (Длина 1000 мм) - САРМА
