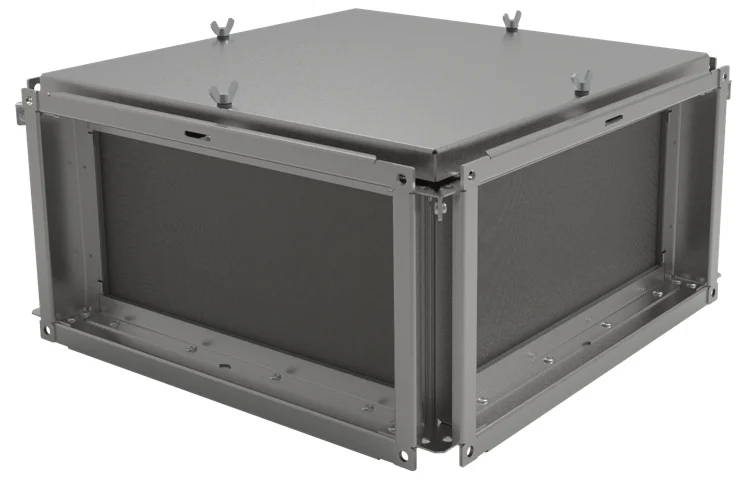

Пластинчатые рекуператоры SVREC

Пластинчатые рекуператоры SVREC - САРМА

Описание и назначение

Пластинчатые рекуператоры SVREC предназначены для снижения затрат энергии на нагрев приточного воздуха. Поверхность теплообмена рекуператора образована пакетом алюминиевых пластин, между которыми происходит перекрёстное движение приточного и вытяжного воздуха. Передача теплоты происходит от тёплого воздуха к более холодному через твёрдую стенку, разделяющую два воздушных потока.

Структура обозначения

SVREC 40-20
SVREC – название серии пластинчатых рекуператоров
40-20 - присоединительные размеры cм

Особенности

  • КПД утилизации тепла до 70%
  • Корпус выполнен из оцинкованной стали
  • Пакет алюминиевых пластин имеет специальную конфигурацию, толщина пластины 0.2 мм
  • Оснащение каплеуловителем и съемной панелью в виде поддона для сбора конденсата и штуцерами для его отвода
  • Подвесное исполнение

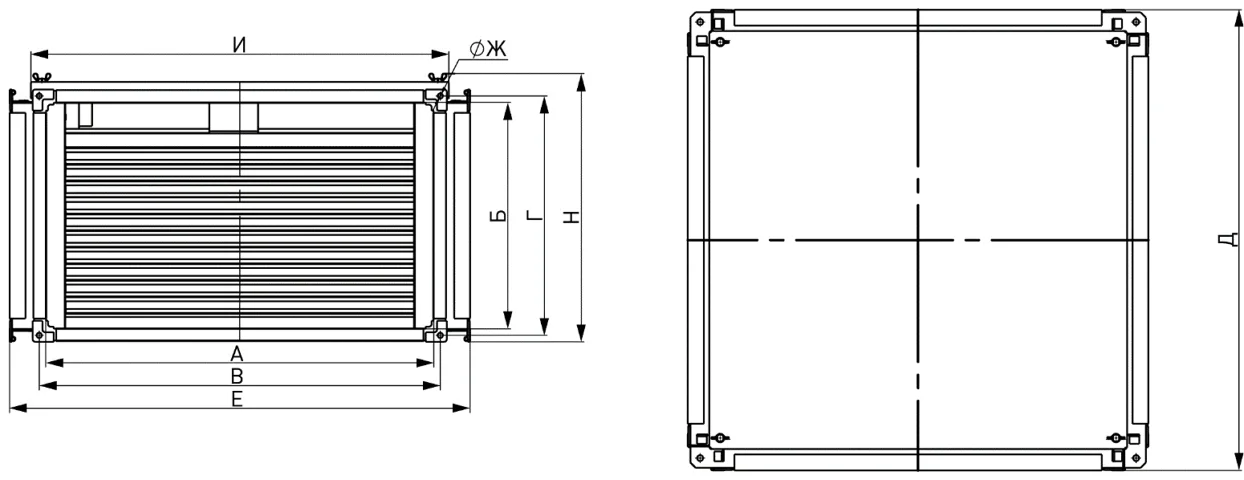

Масса и габариты пластинчатых рекуператоров SVREC

Масса и габариты пластинчатых рекуператоров SVREC - САРМА
Типоразмер Размеры Масса, кг
А, мм Б, мм В, мм Г, мм Д, мм Е, мм Ж, мм Н, мм
SVREC 40-20 400 200 420 220 442 422 9 261 16,7
SVREC 50-25 500 250 520 270 522 522 312 25,7
SVREC 50-30 500 300 520 320 622 622 352 27,4
SVREC 60-30 600 300 620 320 622 622 352 29,7
SVREC 60-35 600 350 620 370 722 722 400 31,7
SVREC 70-40 700 400 720 420 822 822 465 39,6
SVREC 80-50 800 500 820 520 1022 1022 656 52,1
SVREC 90-50 900 500 930 530 1022 1022 11 565 65,2
SVREC 100-50 1000 500 1030 530 1122 1122 561 72,3

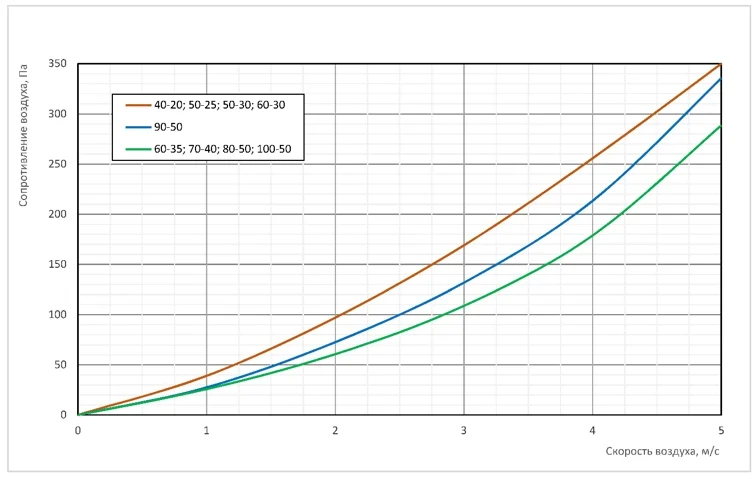

График аэродинамических характеристик пластинчатых рекуператоров SVREC

График аэродинамических характеристик пластинчатых рекуператоров SVREC - САРМА
