Смесительные узлы

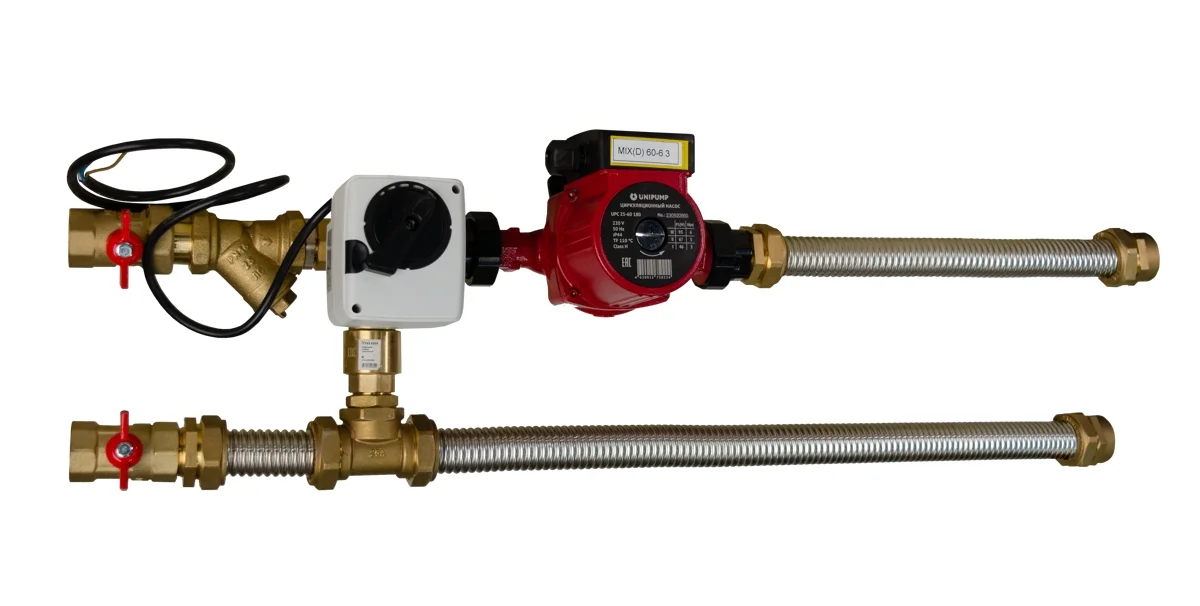

Смесительные узлы NCK

Описание и назначение

Смесительные узлы NCK предназначены для регулирования теплопроизводительности водяных нагревателей и холодопроизводительности водяных охладителей, а также для защиты водяных нагревателей от размораживания (при соединении узла с управляющим блоком или иными компонентами системы защиты от замерзания).

Смесительный узел допускается устанавливать как внутри, так и снаружи отапливаемого помещения (при использовании в качестве теплоносителя незамерзающих смесей, например раствора этиленгликоля).

Конструктивно смесительные узлы разделяются на узлы с 3-х ступенчатым и плавным регулированием трёхходового вентиля подачи теплоносителя, отличаясь при этом только типом сервопривода. Смесительные узлы NCK комплектуются трехпозиционным приводом, который предназначен для пропорционального регулирования.

При температуре теплоносителя выше +110°С применяются смесительные узлы обратной конфигурации, температура обратной воды при этом не должна превышать +110°С.

Структура обозначения

NCK(D) 40-4.0

  • NCK(D) – название линейки узлов смешения
  • 40 – напор насоса (условный эквивалент)
  • 4.0 – KVS трёхходового клапана

Особенности

  • Смесительные узлы NCK комплектуются приводами с аналоговым управлением, которые предназначены для управления поворотными смесительными клапанами
  • При температуре теплоносителя выше +110°С циркуляционный насос устанавливается на обратной линии, температура обратной воды при этом не должна превышать +110°С
  • Максимально допустимое давление теплоносителя – 1 МПа
  • Минимальное рабочее давление – 20 кПа

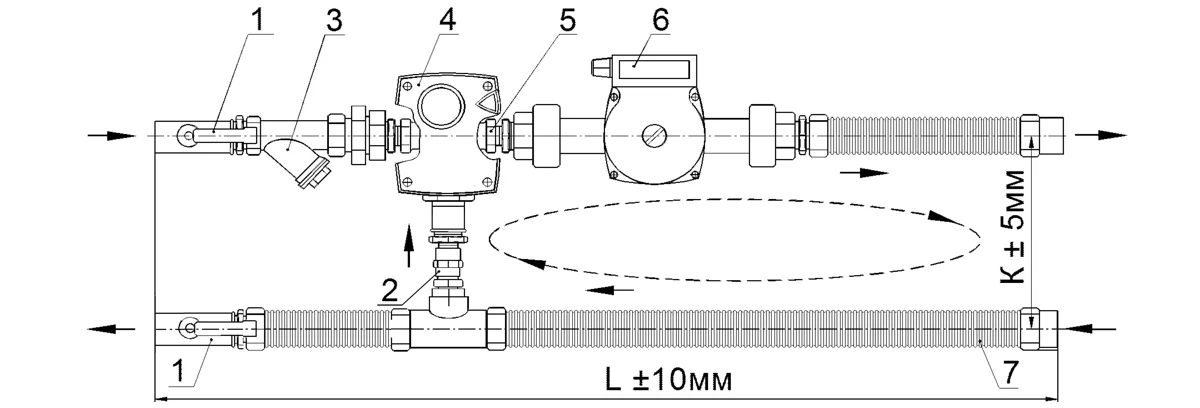

Схема смесительного узла теплоснабжения

Обозначения на схеме

  1. Запорные шаровые краны
  2. Обратный клапан байпас
  3. Фильтр с отстойником
  4. Сервопривод трёхходового вентиля
  5. Трёхходовой вентиль
  6. Циркуляционный насос
  7. Гибкие гофрированные патрубки

Технические характеристики смесительного узла теплоснабжения

Наименование смесительного узла Насос Kvs клапана L, мм K, мм Резьба присоединительная Мощность, Вт Ток, А Питание, В
NCK(D) 40-1.0 CP 25-60 130 1.0 900 150 G1" 93 0.42 1~220
NCK(D) 40-1.6 CP 25-60 130 1.63 900 150 G1" 93 0.42 1~220
NCK(D) 40-2.5 CP 25-60 130 2.5 900 150 G1" 93 0.42 1~220
NCK(D) 40-4.0 CP 25-60 130 4.0 900 150 G1" 93 0.42 1~220
NCK(D) 60-4.0 UPC 25-60 180 4.0 900 150 G1" 93 0.40 1~220
NCK(D) 80-16.0 UPC 25-80 180 16.0 900 150 G1 1/4" 182 0.79 1~220

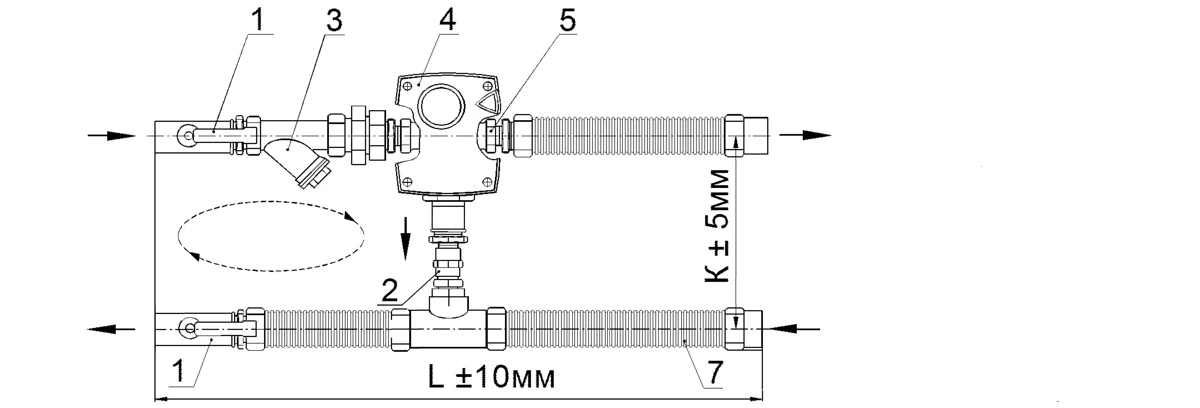

Схема смесительного узла холодоснабжения

Обозначения на схеме

  1. Запорные шаровые краны
  2. Обратный клапан байпас
  3. Фильтр с отстойником
  4. Сервопривод трёхходового вентиля
  5. Трёхходовой вентиль
  6. Циркуляционный насос
  7. Гибкие гофрированные патрубки

Технические характеристики смесительного узла холодоснабжения

Наименование смесительного узла Kvs клапана L, мм K, мм Резьба присоединительная
NCK 00-1.0 1.0 700 150 G1"
NCK 00-1.6 1.63 700 150 G1"
NCK 00-2.5 2.5 700 150 G1"
NCK 00-4.0 4.0 700 150 G1"
NCK 00-6.3 6.3 700 150 G1"
NCK 00-16.0 16.0 700 150 G1 1/4"
