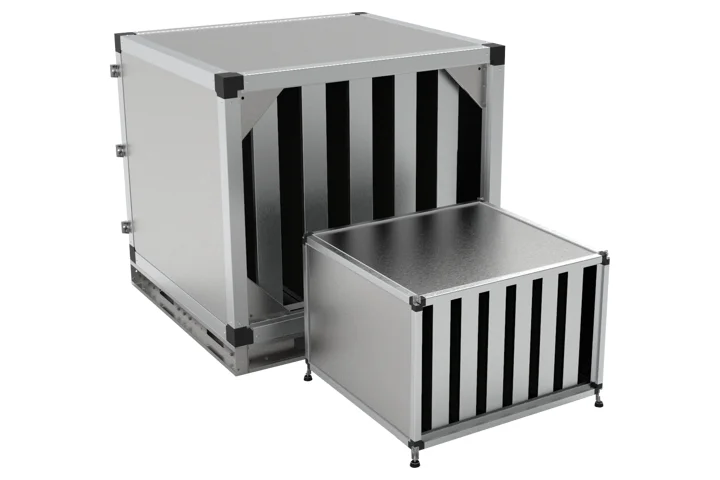

Шумоглушители Y

Шумоглушители Y - САРМА

Секции пластинчатых шумоглушителей компании САРМА предназначены для снижения уровня звуковой мощности, возникающего при работе вентиляторного блока и распространяющегося по воздуховодам систем вентиляции и кондиционирования воздуха. Внутри секций размещены шумоподавляющие кассеты. Шумопоглощающие кассеты состоят из негорючей базальтоволокнистой минеральной ваты, обтянутой войлоком для предотвращения выдувания частиц.

Исполнение

Шумоглушители серии SARMA монтируются как в напольном, так и в подвесном исполнении путём трансформации ножек в кронштейны для подвеса без использования дополнительных деталей. В зависимости от желаемого уровня звуковой мощности наша компания поставляет шумоглушители различной конфигурации. Предусмотрена возможность секционного и моноблочного исполнения.

Структура обозначения

Y 2
Y – название серии шумоглушителей
1 – секция шумоглушителя укороченная длина 600 мм
2 – секция шумоглушителя стандартная длина 1100 мм
3 – секция шумоглушителя удлиненная длина 1600 мм

Габаритные размеры секций шумоглушителя Y

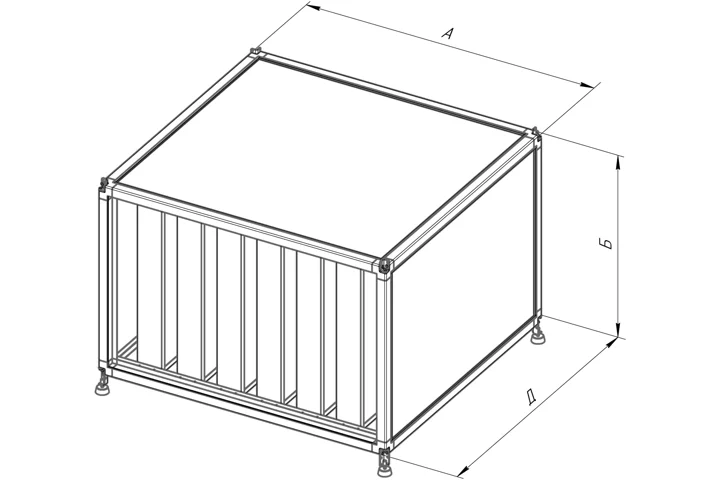

Секция шумоглушителя SARMA

Габаритные размеры секций шумоглушителя Y - SARMA

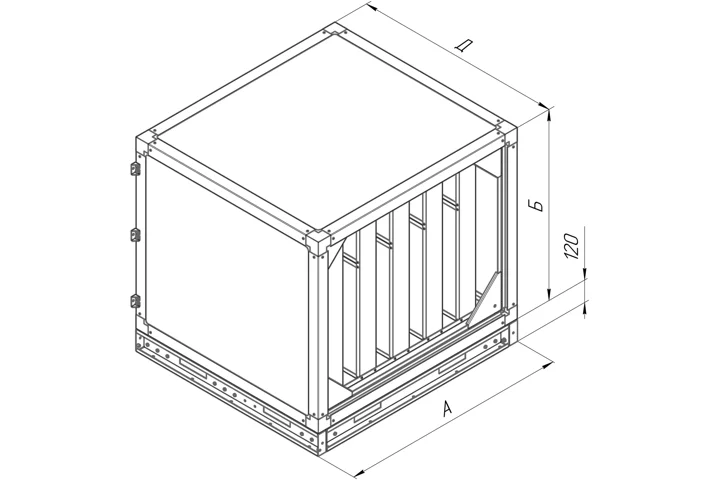

Секция шумоглушителя SARMA-SV

Габаритные размеры секций шумоглушителя Y - SARMA-SV
Типоразмер Размеры
А, мм Б, мм Д, мм
PU PL PR PD U
SARMA 101 570 450 450 570 570 450 390
SARMA 102 670 520 520 670 670 520
SARMA 103 770 520 520 770 770 520
SARMA 104 770 620 620 770 770 620
SARMA 105 870 620 620 870 870 620
SARMA 106 1070 620 720 1070 1070 620
SARMA 107 1070 720 720 1070 1070 720
SARMA 108 1170 770 770 1170 1170 770
SARMA-SV 101 1200 1000 800 800 800 - 600
SARMA-SV 102 1400 1200 800 800 800 -
SARMA-SV 103 1400 1340 800 1100 1100 -
SARMA-SV 104 1600 1340 800 1100 1100 -
SARMA-SV 105 1600 1400 1100 1100 1100 -
SARMA-SV 106 1900 1400 1100 1100 1100 -
SARMA-SV 107 1900 1600 1100 1100 1100 -
SARMA-SV 108 2000 1600 1100 1100 1100 -
SARMA-SV 109 2400 1600 1100 1600 1600 -
SARMA-SV 110 2300 2000 1600 1600 1600 -
SARMA-SV 111 2400 2300 1600 1600 1600 -
SARMA-SV 112 3300 2300 1600 1600 1600 -

Габаритные размеры секций смещения воздуха P

Типоразмер Размеры
А, мм Б, мм Д, мм
SARMA 101 570 900 570
SARMA 102 670 1040 640
SARMA 103 770 1040 640
SARMA 104 770 1240 740
SARMA 105 870 1240 740
SARMA 106 1070 1240 740
SARMA 107 1070 1440 840
SARMA 108 1170 1540 900
SARMA-SV 101 1200 2000 800
SARMA-SV 102 1400 2400 800
SARMA-SV 103 1400 2680 800
SARMA-SV 104 1600 2680 800
SARMA-SV 105 1600 2800 1100
SARMA-SV 106 1900 2800 1100
SARMA-SV 107 1900 3200 1100
SARMA-SV 108 2000 3200 1100
SARMA-SV 109 2400 3200 1100
SARMA-SV 110 2300 4000 1600
SARMA-SV 111 2400 4600 1600
SARMA-SV 112 2580 5160 1600
