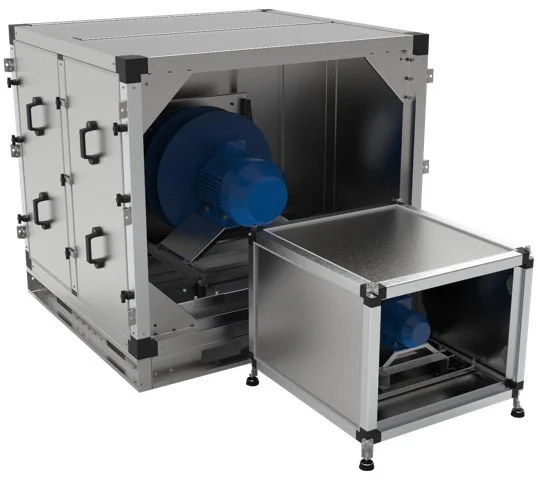

Секции вентиляторов V01xxуу SARMA и SARMA-SV

Описание и назначение

Секция вентилятора предназначена для перемещения воздушного потока в установке подачи воздуха либо удаления из обслуживаемого помещения. Предусмотрена возможность секционного и моноблочного исполнения. Выпускаются секции с фронтальным и верхним выбросом воздуха. В корпусе секции на направляющих крепится блок вентилятора состоящий из рабочего колеса (1) с назад загнутыми лопатками расположенного непосредственно на валу асинхронного трехфазного электродвигателя (2). Установка изолируется от корпуса виброопорами (4) и гибкой вставкой (3). При необходимости изменение производительности обеспечивается регулированием оборотов электродвигателя внешним частотным преобразователем.

Структура обозначений

V01xxуу
V01 - секция вентилятора с выбросом по оси
xx - типоразмер рабочего колеса
уу - номинальная мощность двигателя кВт

Защита вентилятора

Контроль работы вентилятора может осуществляться по дифференциальному датчику перепада давления. Для защиты двигателя от перегрева предусмотрены датчики контроля температуры. Расположение секции зависит от функционального назначения установки.

Примечания

Необходимость использования частотного преобразователя определяется расчетом исходя из условий работы установки.
Управление электродвигателем рекомендуется осуществлять с помощью устройств плавного пуска (софт стартеры частотные преобразователи) или подключать по схеме с переключением питания со звезды на треугольник для уменьшения негативного воздействия пускового тока.

Габаритные размеры и технические характеристики секций вентиляторов V01 и V02

Секция вентилятора SARMA

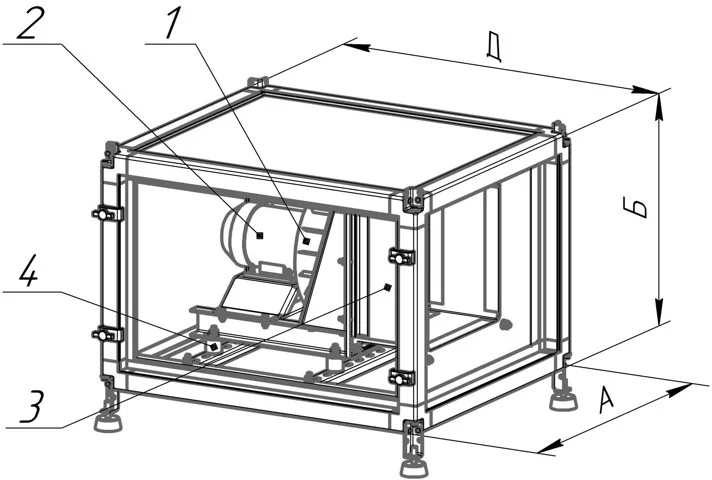

Габаритные размеры и технические характеристики секции вентилятора V01 и V02 SARMA

Секция вентилятора SARMA-SW

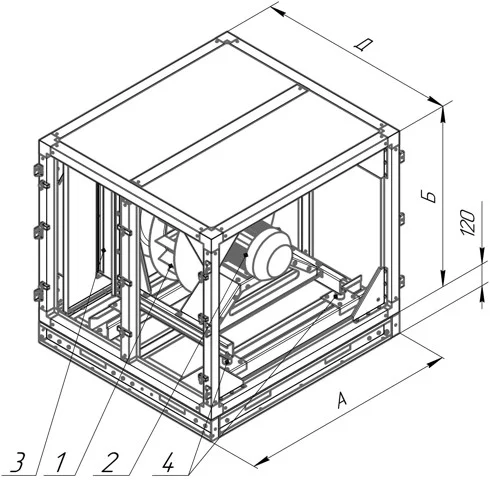

Габаритные размеры и технические характеристики секции вентилятора V01 и V02 SARMA-SV

Типоразмер	Размеры			Типоразмер колеса вентилятора	Номинальная мощность двигателя, кВт
	А, мм	Б, мм	Д, мм
SARMA 101	570	450	670	22	0,37 - 1,1
				25	0,37 - 1,1
SARMA 102	670	520	710	22	0,37 - 1,1
				25	0,37 - 2,2
				28	0,75 - 2,2
				31	1,1
SARMA 103	770	520	760	25	0,37 - 2,2
				28	0,75 - 3
				31	1,1 - 3
SARMA 104	770	620	760	25	0,37 - 2,2
				28	0,75 - 3
				31	1,1 - 3
				35	1,1 - 2,2
SARMA 105	870	620	780	28	0,75 - 3
				31	1,1 - 3
				35	1,1 - 2,2
SARMA 106	1070	620	800	31	1,1 - 4
				35	1,1 - 4
SARMA 107	1070	720	900	35	1,1 - 4
				40	1,1 - 4
				45	1,1 - 2,2
SARMA 108	1170	770	910	35	1,1 - 4
				40	1,1 - 4
				45	1,1 - 7,5
				50	1,5 - 7,5
SARMA-SV 101	1200	1000	1100	45	1,5 - 7,5
				50	1,5 - 11
				56	1,5 - 5,5
			1600	56	7,5 - 11
SARMA-SV 102	1400	1200	1100	50	1,5 - 11
				56	1,5 - 5,5
				63	1,5 - 4
			1600	56	7,5 - 11
				63	5,5 - 15
SARMA-SV 103	1400	1340	1100	56	1,5 - 5,5
				63	1,5 - 4
			1600	56	7,5 - 11
				63	5,5 - 15
				71	2,2 - 18,5
SARMA-SV 104	1600	1340	1100	56	1,5 - 5,5
				63	1,5 - 4
			1600	56	7,5 - 11
				71	5,5 - 15
				63	2,2 - 18,5
SARMA-SV 105	1600	1400	1100	63	1,5 - 4
			1600	63	5,5 - 15
				71	2,2 - 18,5
				80	4 - 22
SARMA-SV 106	1900	1400	1100	63	1,5 - 4
			1600	63	5,5 - 15
				71	2,2 - 18,5
				80	4 - 22
SARMA-SV 107	1900	1600	1600	71	2,2 - 18,5
				80	4 - 22
				90	4 - 7,5
			2000	90	11 - 30
				100	5,5 - 37
SARMA-SV 108	2000	1600	1600	80	4 - 22
				90	4 - 7,5
			2000	90	11 - 30
				100	5,5 - 37
SARMA-SV 109	2400	1600	1600	80	4 - 22
				90	4 - 7,5
			2000	90	11 - 30
				100	5,5 - 37
SARMA-SV 110	2300	2000	1600	80	4 - 22
				90	4 - 7,5
			2000	90	11 - 30
				100	5,5 - 37
				110	15 - 37
			2400	110	45 - 75
SARMA-SV 111	2400	2300	1600	80	4 - 22
				90	4 - 7,5
			2100	90	11 - 30
				100	5,5 - 37
				110	15 - 37
			2400	110	45 - 75
SARMA-SV 111	2580	2580	1600	80	4 - 22
				90	4 - 7,5
			2100	90	11 - 30
				100	5,5 - 37
				110	15 - 37
			2400	110	45 - 75

Варианты исполнения вентиляторных секций

Стандартное исполнение
Параллельная работа
Резервирование

Стандартное исполнение

Стандартное исполнение подразумевает оснащение секции одним вентилятором (электродвигатель с рабочим колесом на валу). Резервирование отсутствует.

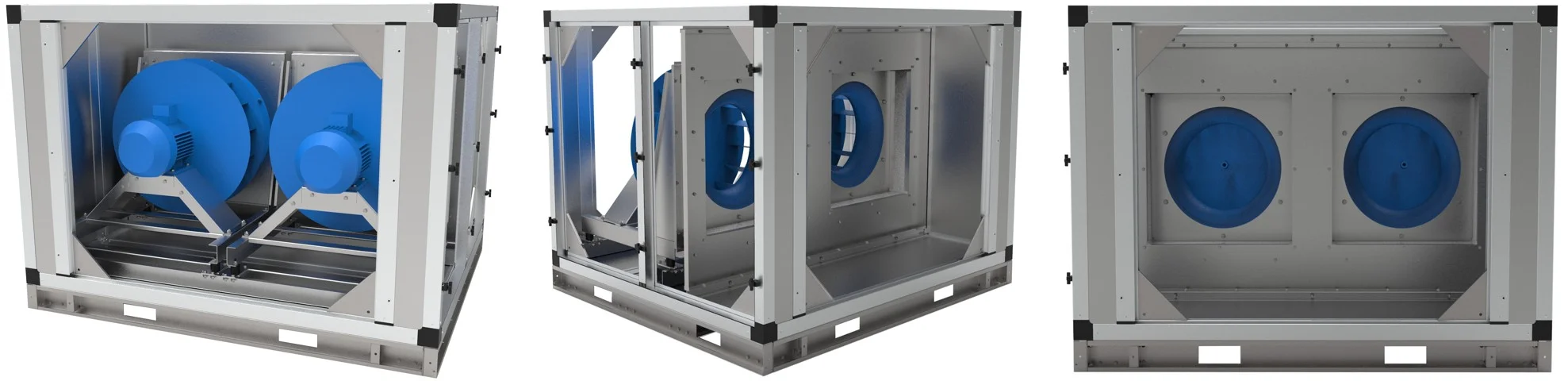

Параллельная работа вентиляторов

В секции установлены два вентилятора (без воздушных заслонок). Производительность каждого вентилятора равна половине производительности вентиляционной установки. В нормальном режиме работают оба вентилятора. В случае выхода из строя одного вентилятора из них автоматика выключает второй вентилятор. Резервирование отсутствует.
