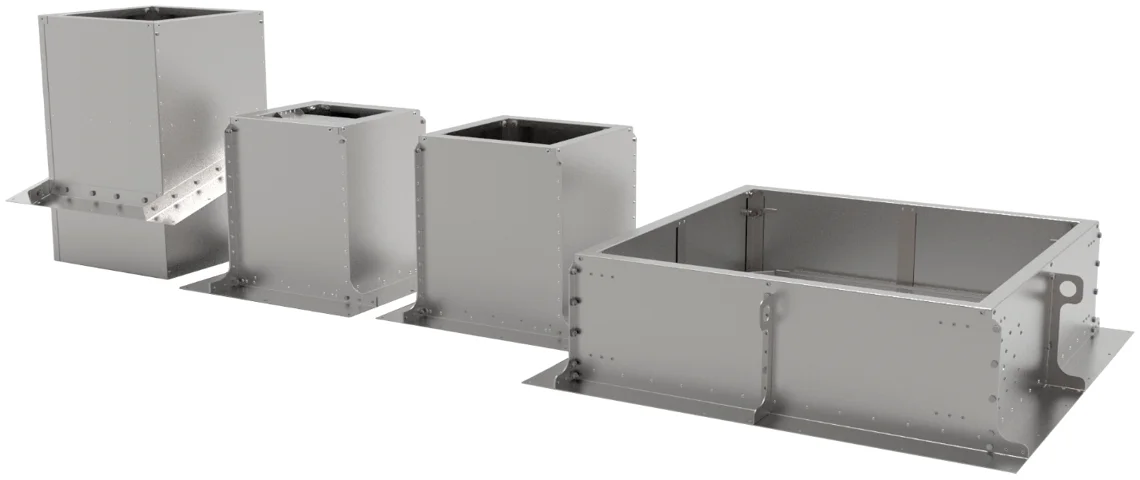

Монтажные стаканы для крышных вентиляторов
Описание и назначение
Стаканы монтажные для крышных вентиляторов — это монтажные элементы, предназначенные для закрепления на них крышных вентиляторов общеобменной вентиляции (WDK (евростандарт) WDK (АИР)).
Монтажные стаканы могут устанавливаться на всех видах кровель, в том числе на мягких кровлях и на кровлях с уклоном. Стакан имеет присоединительные фланцы с монтажными отверстиями под крепления крышных вентиляторов или переходных плит. Конструкция стаканов обеспечивает высокую жесткость.

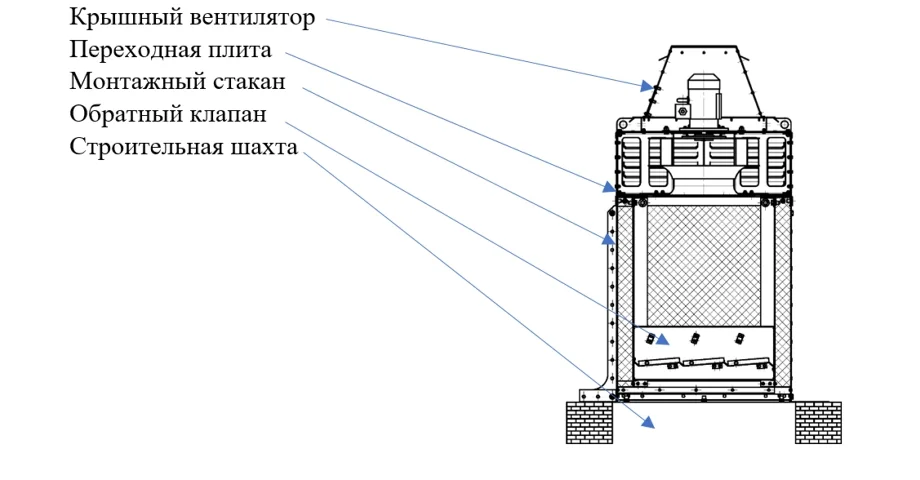

Пример монтажа вентилятора на монтажный стакан
Особенности
- Увеличенное сечение стаканов и клапанов снижает аэродинамические потери.
- Повышенная шумоизолирующая способность. Благодаря тому, что отсутствует внутренняя стенка из оцинкованной стали.
- В качестве теплошумоизолирующего материала используется негорючая каменная вата, кашированная пленкой из стекловолокна, которая препятствует попаданию частиц материала в перемещаемый воздух.
- Каменная вата не накапливает влагу и не теряет своих свойств при изменении температуры.
- Этот материал обладает отличными шумопоглощающими характеристиками.
В комплект монтажного стакана входит:
- Переходная плита “Вентилятор-стакан” (при необходимости)
- Монтажный стакан
- Клапан (при необходимости)
- Переходная плита или переход (высотой 200мм) “Стакан-клапан” (при наружном расположении клапана через переход)
- Поддон для сбора конденсата (опция)
Исполнение монтажных стаканов:
- Стакан монтажный (стандартное исполнение)
- Стакан монтажный утеплённый
- Стакан монтажный утеплённый с шумоглушителем
Монтажные стаканы в стандартном исполнении производятся из листовой оцинкованной стали и собираются на болты и клепки. Стаканы изготавливаются высотой – 650 мм и 400 мм. Стаканы высотой 400 мм имеют дополнительные рёбра жесткости, что обеспечивает дополнительную жесткость конструкции.
Монтажные стаканы утеплённые имеют в своей конструкции термошумоизолирующий материал толщиной 50 мм, который предназначен для предотвращения образования конденсата на внутренних стенках стакана из-за перепада температур наружного воздуха и температуры воздуха, выбрасываемого из помещения. Изготавливаются высотой – 650 и 400 мм.
Характеристики теплошумоизолирующего материала:
| Параметр | Значение |
|---|---|
| Материал | Каменная вата |
| Группа горючести | НГ |
| Паропроницаемость, мг/м*ч*Па | 0.30 |
| Плотность, кг/м³ | 71 |
| Теплопроводность λD, Вт/(м*К) | 0.033 |
- Монтажные стаканы с шумоглушением имеют встроенные шумогасящие пластины, которые предназначены для снижения механического и аэродинамического шума. Звукопоглощающим материалом служит негорючая базальтоволокнистая минеральная вата. Конструкция выполнена из стального оцинкованного листа и уплотнена от проникновения воды. Изготавливаются высотой 650 мм.
Массогабаритные характеристики стандартных и утепленных монтажных стаканов

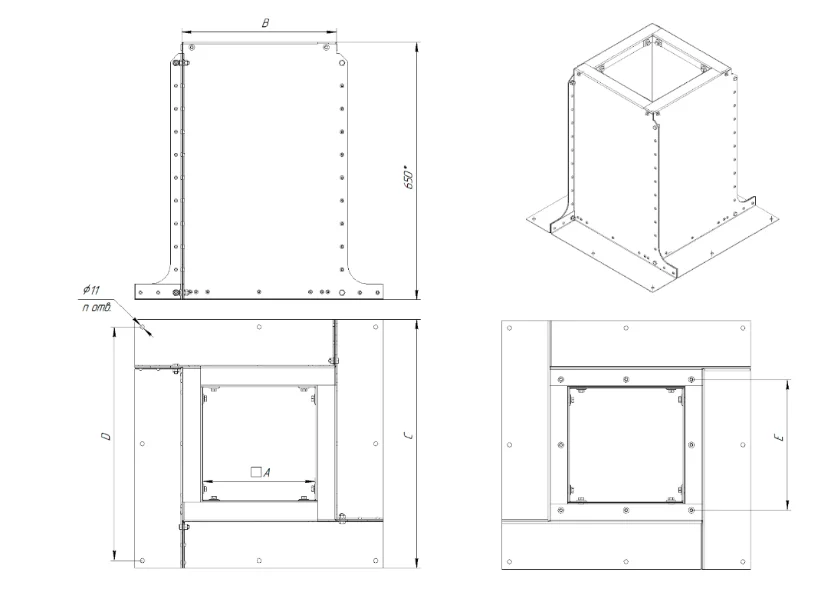

Стакан монтажной высотой 650 мм

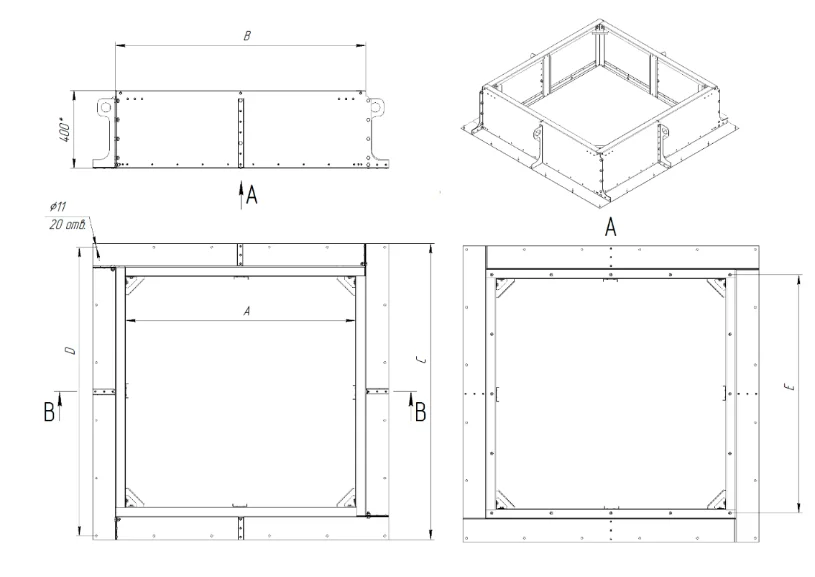

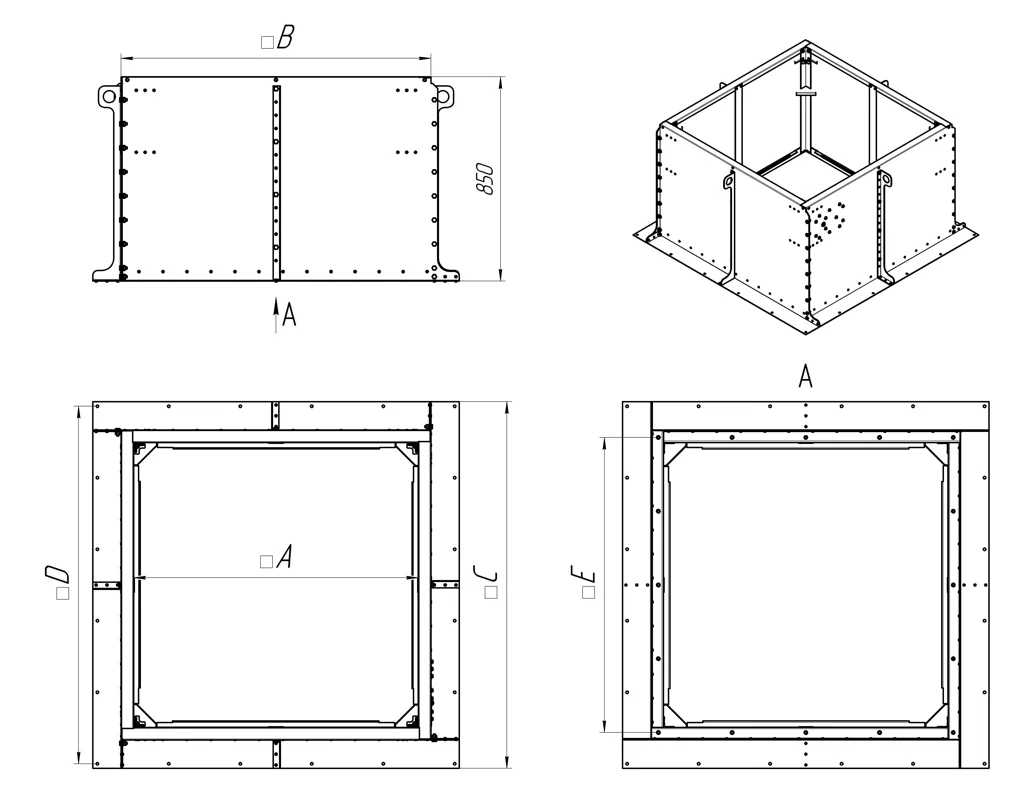

Стакан монтажной высотой 400 мм
| Вентиляторы | Размеры | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|
| WDK (АИР) | WDK (евростандарт) | A, мм | B, мм | C, мм | D, мм | E, мм | Высота, мм | стандарт. | утеплен. |
| - | 30, 40 | 284 | 392 | 628 | 590 | 330 | 650 | 32,3 | 34,5 |
| 2.24, 2.5, 2.8, | 56 | 444 | 552 | 788 | 750 | 490 | 650 | 42,9 | 45,8 |
| 3.15, 3.55 | 63 | 514 | 622 | 858 | 820 | 560 | 650 | 47,6 | 50,9 |
| 4 | - | 604 | 712 | 948 | 910 | 650 | 650 | 53,6 | 57,4 |
| 4.5, 5, 5.6 | 90 | 784 | 892 | 1128 | 1090 | 830 | 650 | 65,6 | 70,4 |
| 6.3 | - | 894 | 1002 | 1238 | 1200 | 940 | 650 | 72,6 | 78,2 |
| 7.1 | - | 982 | 1090 | 1326 | 1288 | 1028 | 650 | 78,5 | 84,5 |
| 8 | - | 1186 | 1290 | 1526 | 1488 | 1228 | 400 | 76,6 | 80,6 |
| 9 | - | 1386 | 1490 | 1726 | 1688 | 1428 | 400 | 86,4 | 91,2 |
| 10 | - | 1486 | 1590 | 1826 | 1788 | 1528 | 400 | 91,4 | 96,6 |
| 11.2 | - | 1656 | 1760 | 1996 | 1958 | 1698 | 400 | 100,2 | 105,8 |
Массогабаритные характеристики монтажных стаканов с шумоглушением

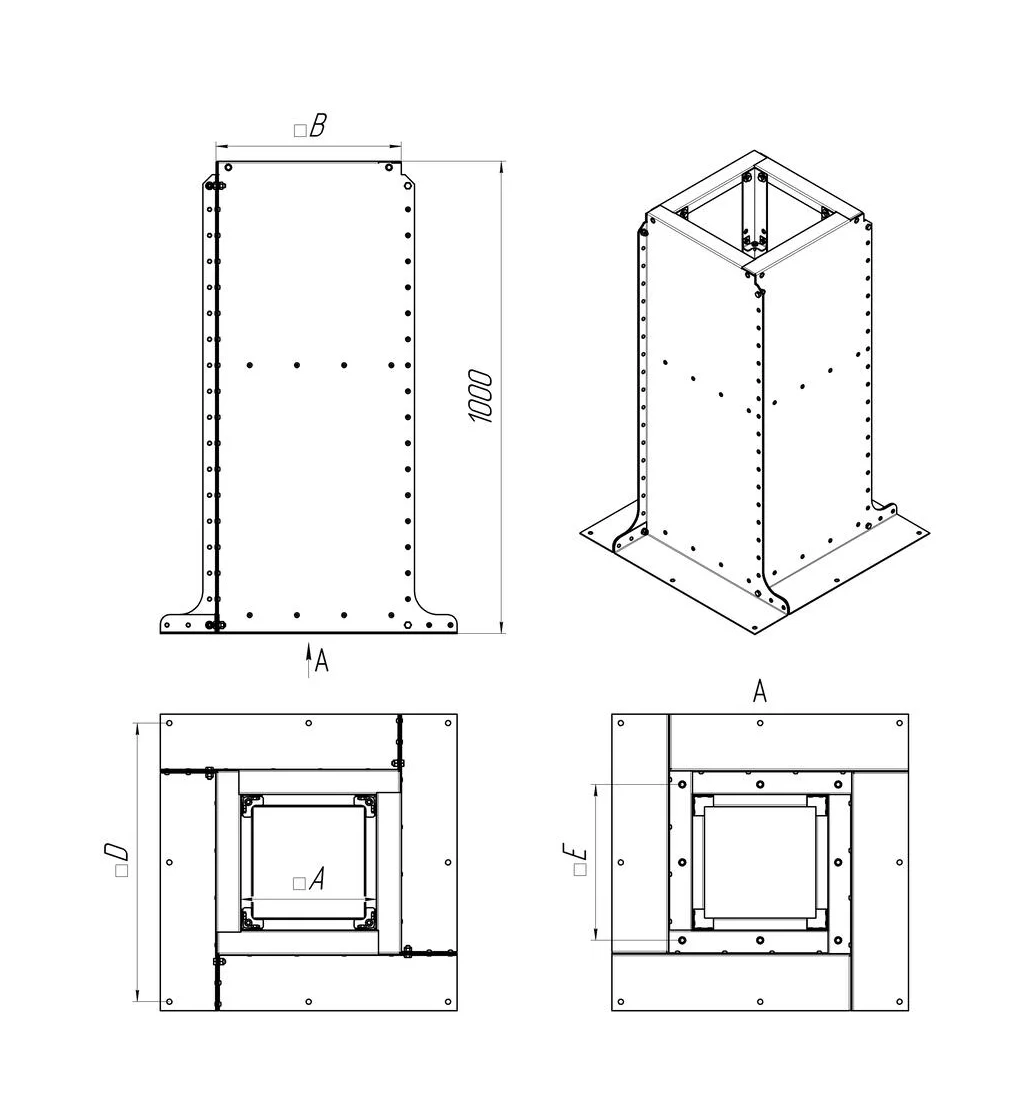

Стакан монтажный утепленный с шумоглушением высотой 650 мм
Стакан монтажный утепленный с шумоглушением высотой 400 мм
| Вентиляторы | Размеры | Масса, кг | |||||||
|---|---|---|---|---|---|---|---|---|---|
| WDK (АИР) | WDK (евростандарт) | A, мм | B, мм | C, мм | D, мм | E, мм | Высота, мм | стандарт. | утеплен. |
| - | 30, 40 | 284 | 392 | 628 | 590 | 330 | 650 | 31,9 | 33,9 |
| 2.24, 2.5, 2.8, | 56 | 444 | 552 | 788 | 750 | 490 | 650 | 45,4 | 33,9 |
| 3.15, 3.55 | 63 | 514 | 622 | 858 | 820 | 560 | 650 | 50,1 | 53,3 |
| 4 | - | 604 | 712 | 948 | 910 | 650 | 650 | 56,2 | 59,8 |
| 4.5, 5, 5.6 | 90 | 784 | 892 | 1128 | 1090 | 830 | 650 | 78,4 | 85,2 |
| 6.3 | - | 894 | 1002 | 1238 | 1200 | 940 | 650 | 86,7 | 92,3 |
| 7.1 | - | 982 | 1090 | 1326 | 1288 | 1028 | 650 | 95,5 | 99,5 |
| 8 | - | 1186 | 1290 | 1526 | 1488 | 1228 | 400 | 116 | 122,8 |
| 9 | - | 1386 | 1490 | 1726 | 1688 | 1428 | 400 | 139,9 | 148,3 |
| 10 | - | 1486 | 1590 | 1826 | 1788 | 1528 | 400 | 148,7 | 157,5 |
| 11.2 | - | 1656 | 1760 | 1996 | 1958 | 1698 | 400 | 172,5 | 182,5 |
Обратные клапаны для монтажных стаканов
Описание и назначение
Для перекрытия доступа воздуха в канал вентиляционной системы монтажный стакан может комплектоваться обратным клапаном. Клапаны могут устанавливаться внутри монтажного стакана снаружи (крепится к нижней части монтажного стакана через специальную переходную плиту) или снаружи через переход высотой 200 мм. Открытие лопастей клапана происходит под действием давления воздуха, создаваемого вентилятором.
Обратные клапаны применяются в монтажных стаканах для вентиляторов WDK (евростандарт) WDK (АИР).
- WDK (евростандарт)
- WDK (АИР)
Особенности
- Клапан, который находится внутри монтажного стакана, можно извлечь для ремонта через верх, не демонтируя стакан с кровли и не нарушая примыкание кровли к стакану.
- Клапан, который крепится к нижней части монтажного стакана, можно демонтировать снизу.
- С помощью перехода можно соединить клапан (присоединённый к монтажному стакану) с воздуховодом любого сечения.
- Также можно опустить такую конструкцию внутрь существующей шахты, обеспечив свободный доступ к приводу и движущимся частям клапана.
Примеры расположения клапана

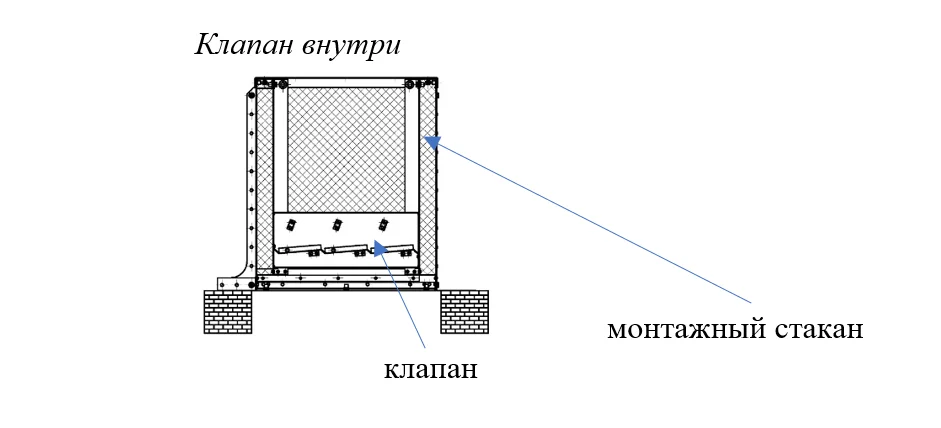

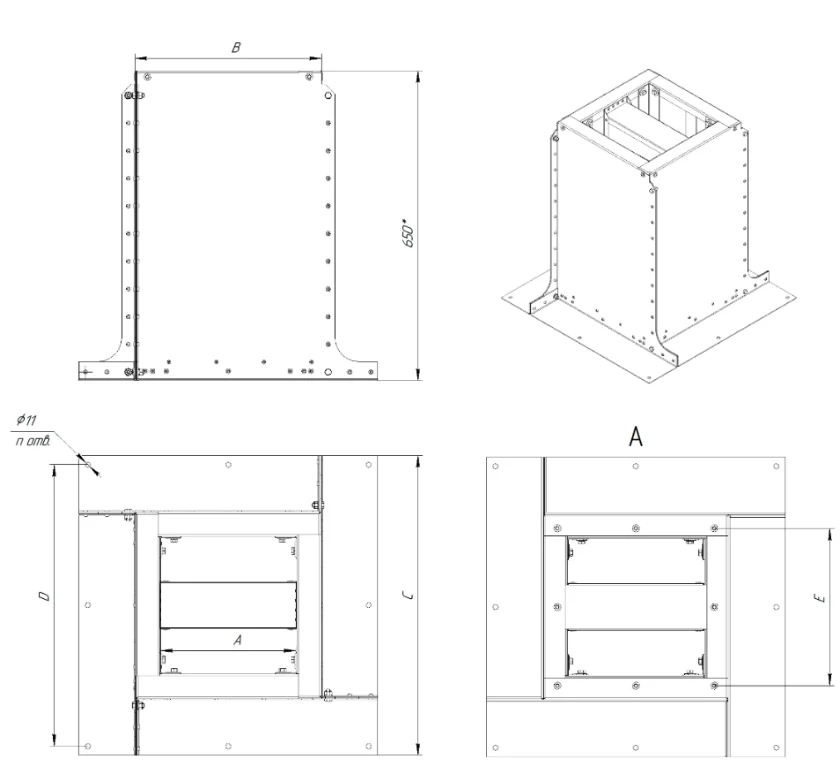

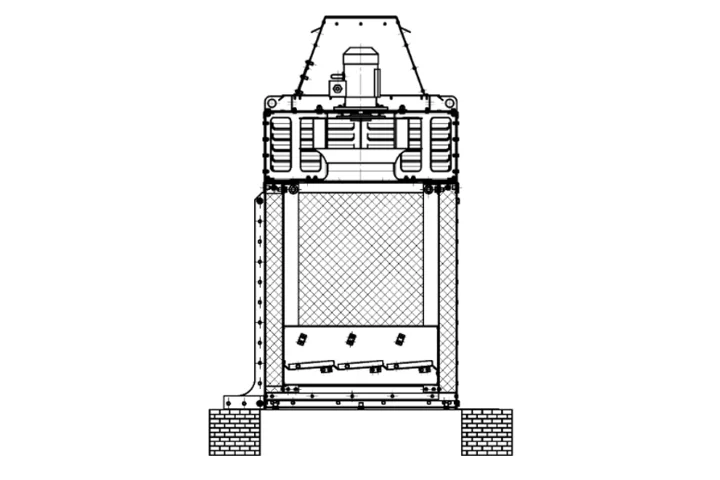

- Клапан внутри монтажного стакана

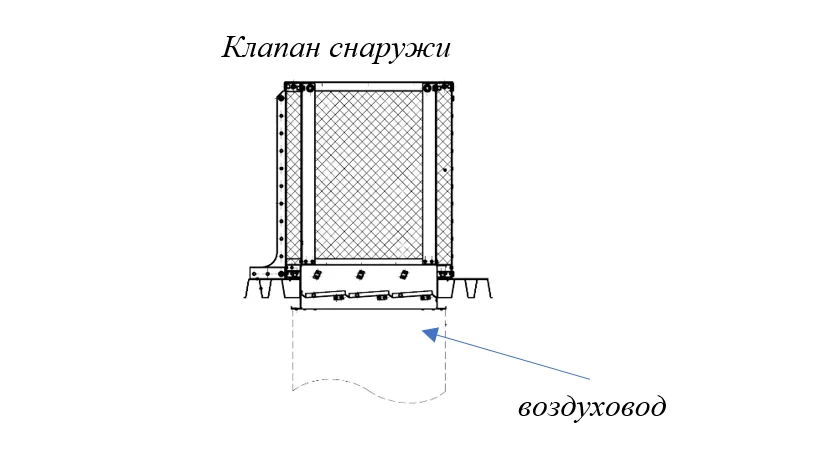

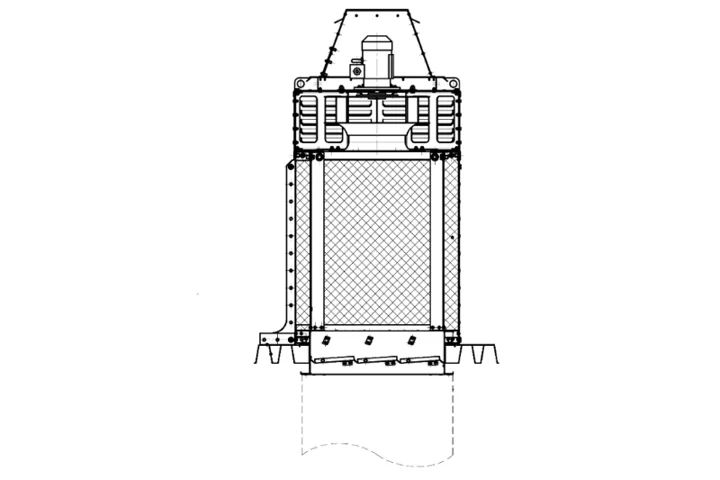

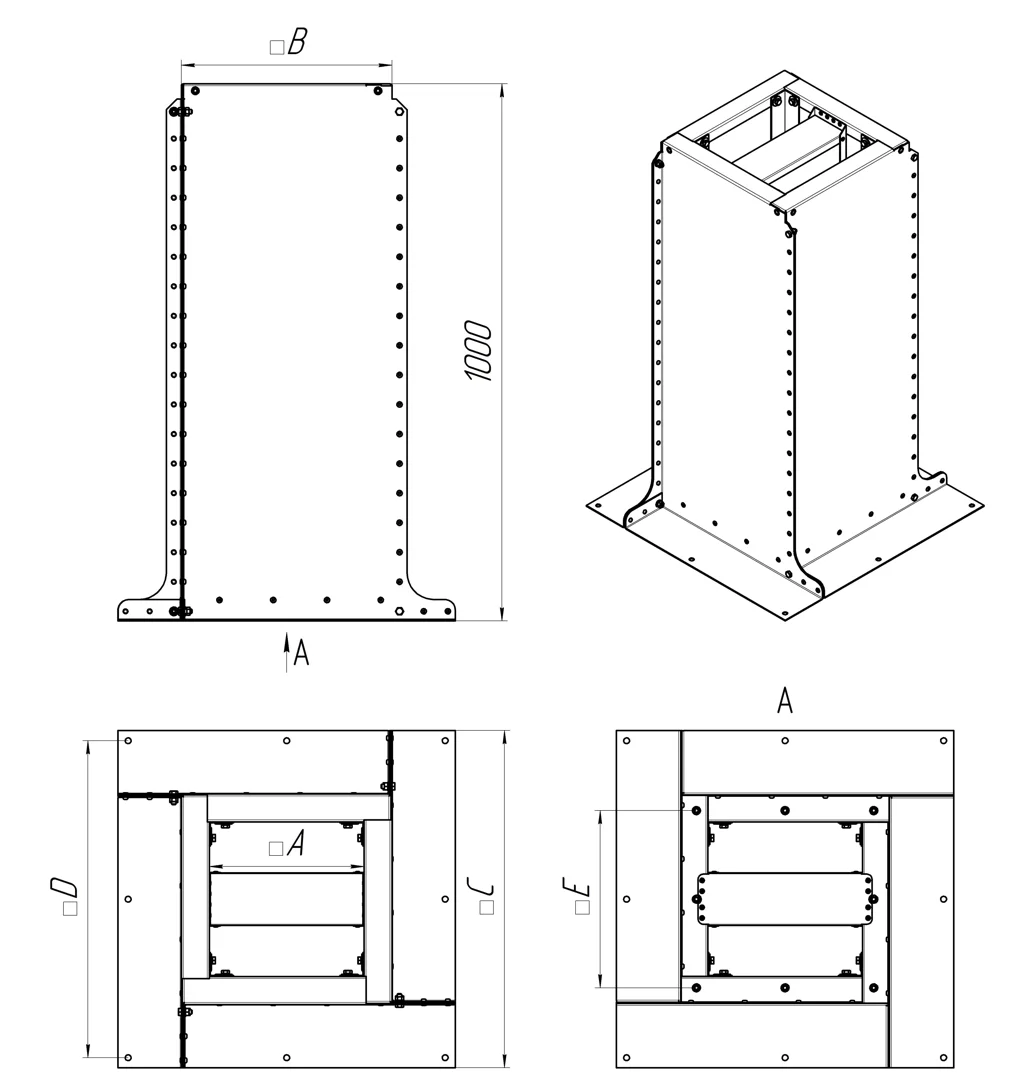

- Клапан снаружи

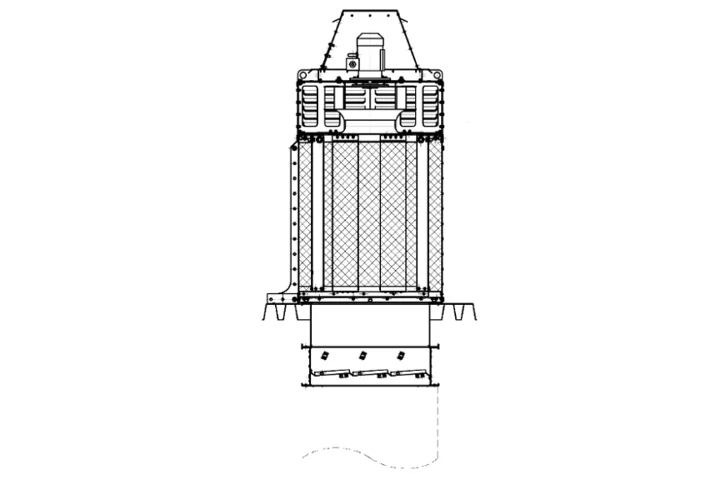

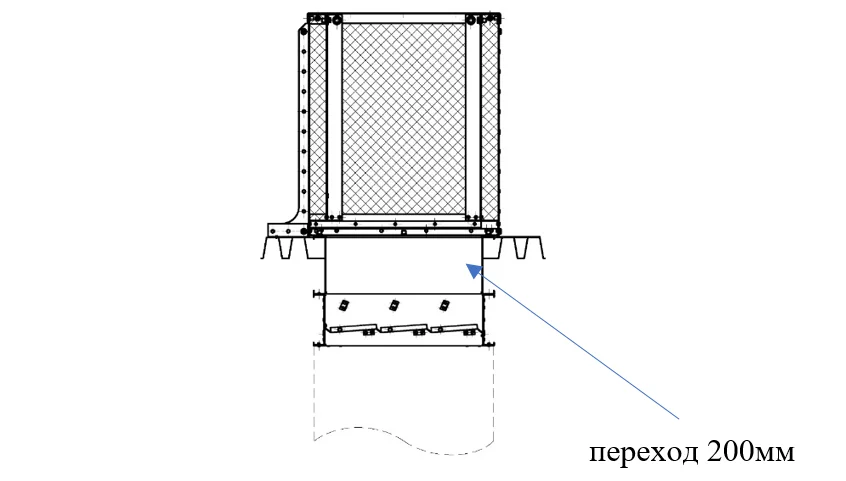

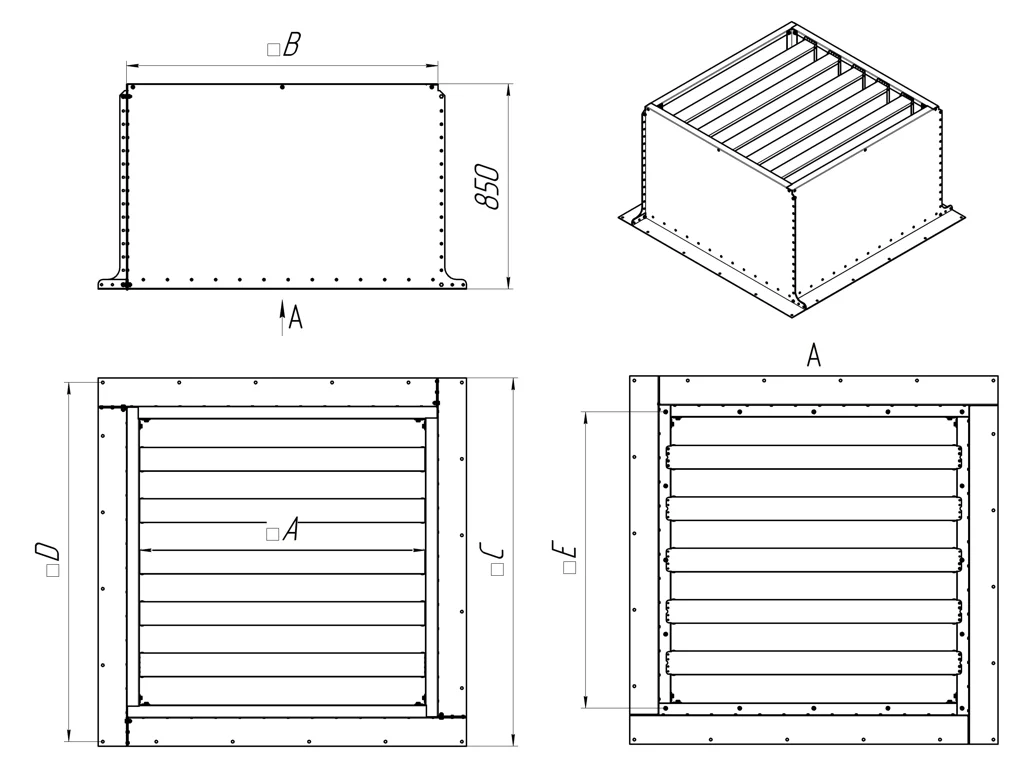

- Клапан снаружи через переход
Габаритные размеры и масса обратных клапанов для стаканов высотой 650 мм

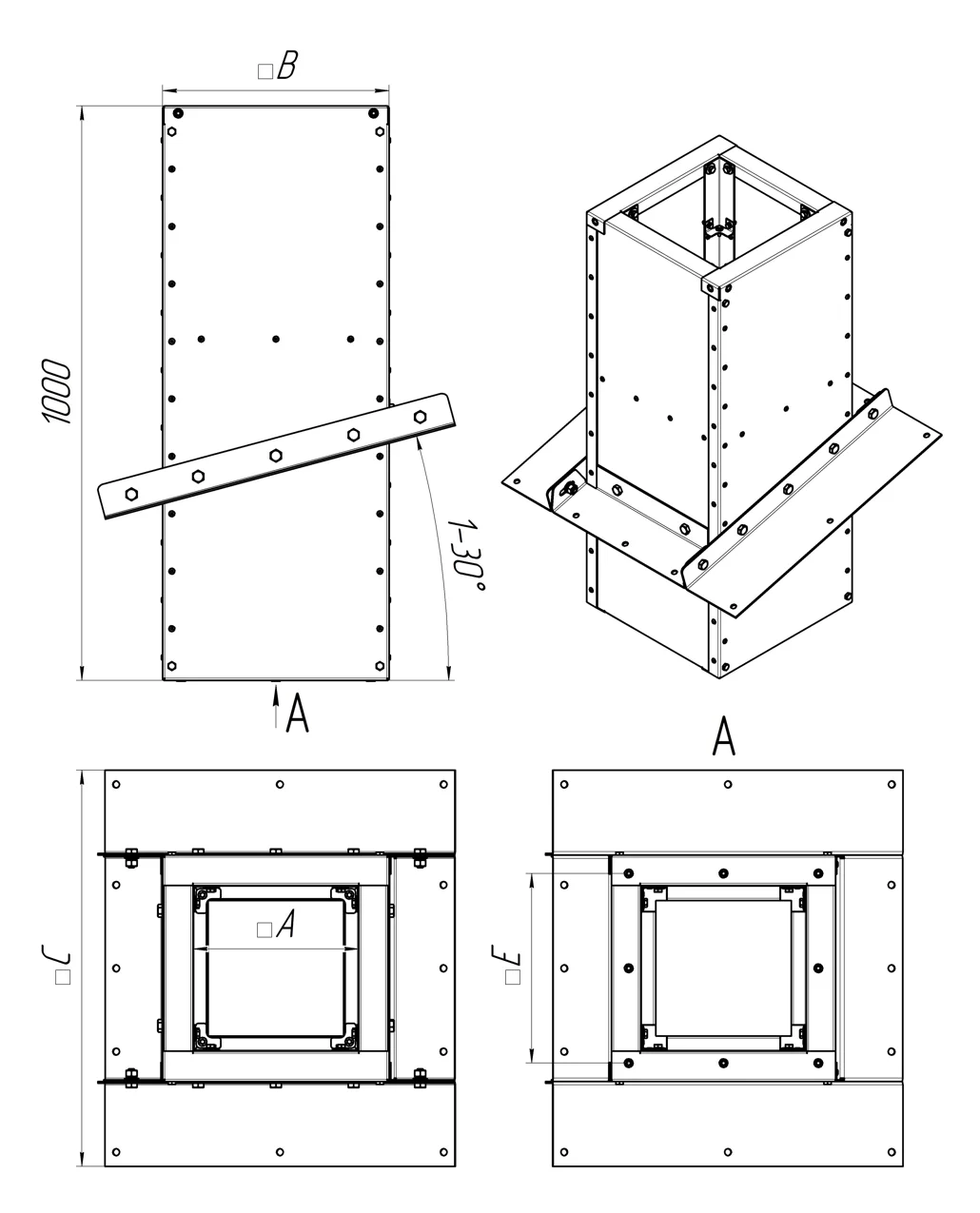

- Внешний обратный клапан

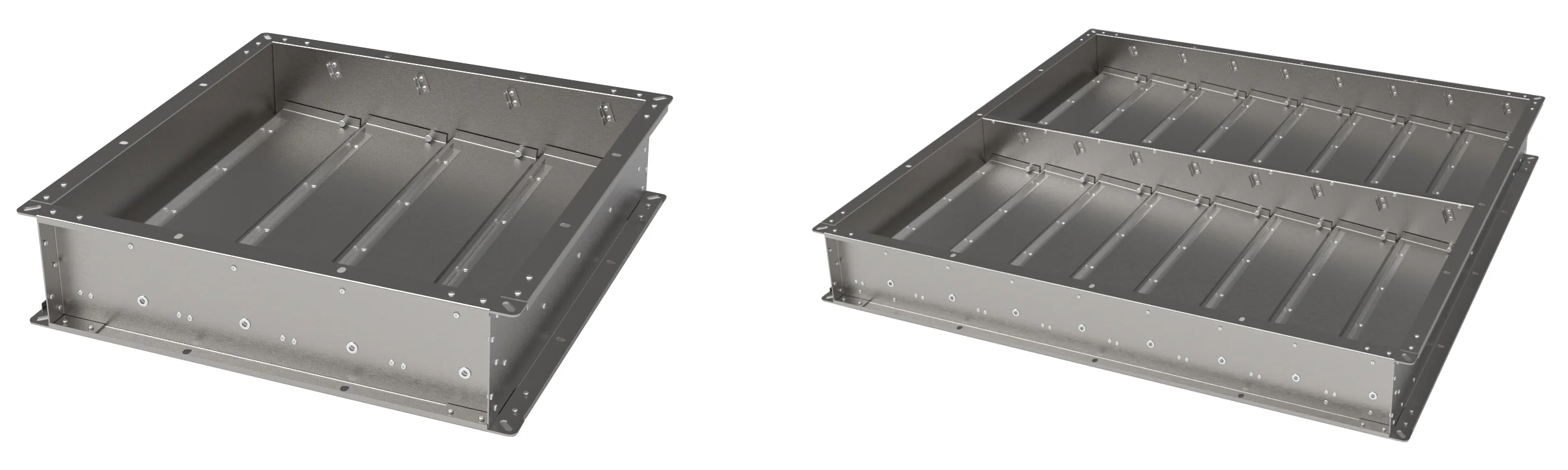

- Внутренний обратный клапан
| Вентиляторы | Размеры | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| WDK (АИР) | WDK (евростандарт) | A, мм | B, мм | C, мм | E, мм | L, мм | внеш. | внутр. |
| - | 30, 40 | 370 | 300 | 330 | 244 | 165 | 4,8 | 2,8 |
| 2.24, 2.5, 2.8 | 56 | 520 | 450 | 485 | 404 | 240 | 7,1 | 5,1 |
| 3.15, 3.55 | 63 | 600 | 530 | 560 | 474 | 280 | 8,9 | 6,5 |
| 4 | - | 690 | 620 | 650 | 564 | 212.5 | 10,6 | 8 |
| 4.5, 5, 5.6 | 90 | 870 | 800 | 830 | 744 | 275 | 15,4 | 12,4 |
| 6.3 | - | 970 | 900 | 935 | 854 | 230 | 17,7 | 14,8 |
| 7.1 | - | 1070 | 1000 | 1028 | 942 | 258 | 20,6 | 17,2 |
Массогабаритные характеристики монтажных стаканов с шумоглушением
Стакан монтажный утепленный с шумоглушением высотой 650 мм
Стакан монтажный утепленный с шумоглушением высотой 400 мм
Габаритные размеры и масса обратных клапанов для стаканов высотой 400 мм
- Внешний обратный клапан
- Внутренний обратный клапан
| Вентиляторы | Размеры | Масса, кг | |||||
|---|---|---|---|---|---|---|---|
| WDK (АИР) | A, мм | B, мм | E, мм | L, мм | L1, мм | внеш. | внутр. |
| 8 | 1270 | 1200 | 1140 | 328 | 307 | 30,4 | 30,6 |
| 9 | 1470 | 1400 | 1340 | 378 | 357 | 38,3 | 38,6 |
| 10 | 1570 | 1500 | 1440 | 403 | 382 | 42,1 | 42,6 |
| 11,2 | 1740 | 1670 | 1610 | 445,5 | 424,5 | 49,3 | 50 |
Варианты расположения обратного клапана
- Внутренний (для монтажного стакана и монтажного утеплённого стакана)
- Внешний (для монтажного стакана и монтажного утеплённого стакана)
- Внешний с переходом (для монтажного стакана и монтажного утеплённого стакана)

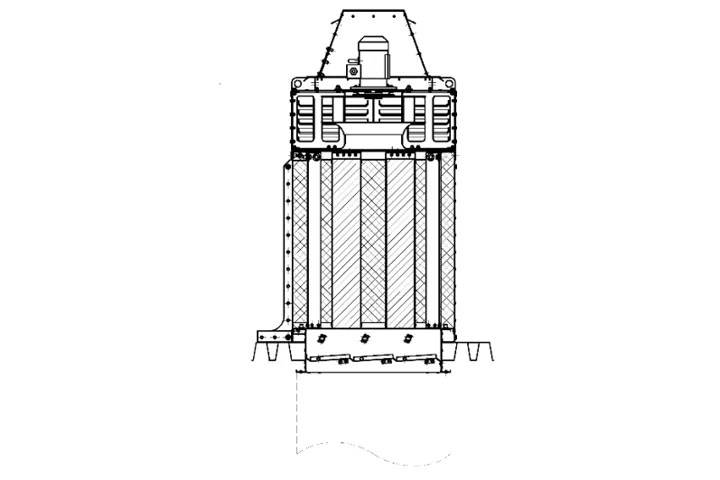

- Внешний (для стакана монтажного утеплённого с шумоглушителем)
- Внешний через переход (для стакана монтажного утеплённого с шумоглушителем)
