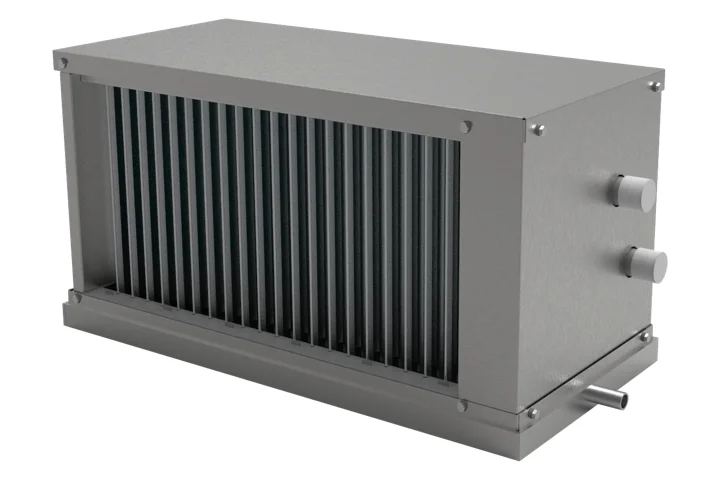

Описание и назначение

Водяные воздухоохладители SSW предназначены для охлаждения воздуха и других невзрывоопасных газовых смесей в системах вентиляции за счет поглощения тепла от воздуха хладагентом.

Структура обозначения

SSW 40-20/R3
SSW – название серии воздухоохладителей водяных
40-20 – размер канала cм
R3 – количество рядов теплообменника

Особенности

  • Медно-алюминиевый теплообменник в трехрядном исполнении
  • Корпус выполнен из оцинкованной стали
  • Оснащение профильным каплеуловителем и поддоном с патрубками для отвода конденсата
  • Хладагент: вода и незамерзающие смеси
  • Максимально допустимое давление - 15 МПа

Опции

  • Количество рядов может быть увеличено до 12
  • Возможно изготовление теплообменников с медными коллекторами с максимально допустимым давлением 45 МПа

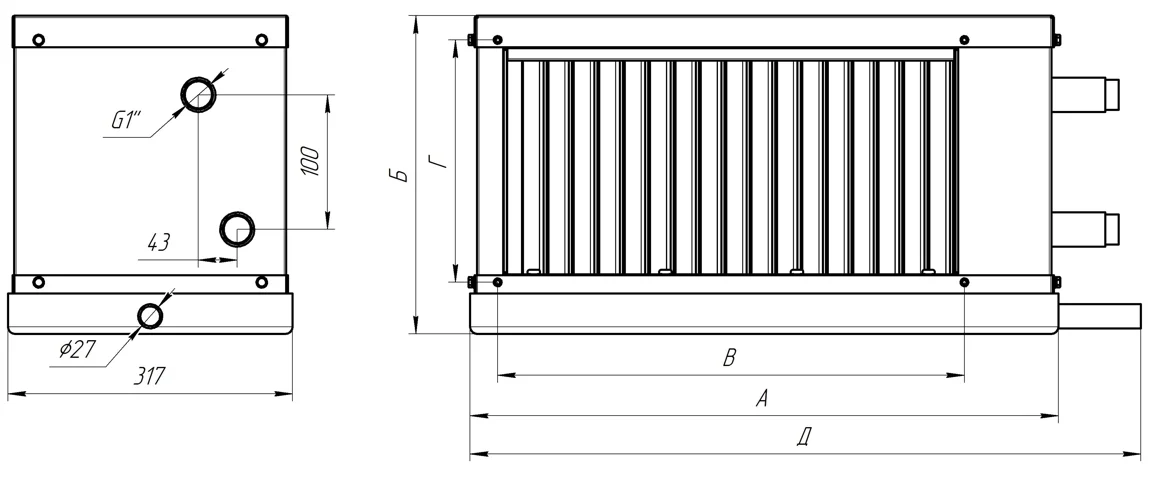

Масса и габариты водяных воздухоохладителей SSW

Масса и габариты водяных воздухоохладителей SSW - САРМА
Типоразмер Размеры Масса, кг
А, мм Б, мм В, мм Г, мм Д, мм
SSW 40-20/R3 522 285 420 220 622 16,5
SSW 50-25/R3 622 335 520 270 722 19,5
SSW 50-30/R3 622 385 520 320 722 21,5
SSW 60-30/R3 722 385 620 320 822 23,5
SSW 60-35/R3 722 435 620 370 822 24,5
SSW 70-40/R3 822 485 720 420 922 27,5
SSW 80-50/R3 922 610 820 520 1022 37,5
SSW 90-50/R3 1040 610 930 530 1140 41
SSW 100-50/R3 1040 610 1030 530 1240 44

Технические характеристики водяных воздухоохладителей SSW

Типоразмер Расход воздуха (м³/ч) Расход воды (м³/ч) Гидравлическое сопротивление (Па) Холодопроизводительность (кВт) Температура воздуха на выходе (ºС)
SSW 40-20/R3 1000 0,81 3,48 4,2 20
SSW 50-25/R3 1600 1,29 5,6 6,8 20
SSW 50-30/R3 1900 1,53 5,69 8 20
SSW 60-30/R3 2300 1,86 8,73 9,7 20
SSW 60-35/R3 2700 2,19 9,58 11,4 20
SSW 70-40/R3 3600 2,91 13,71 15,2 20
SSW 80-50/R3 5100 4,12 20,79 21,5 20
SSW 90-50/R3 5700 4,6 27,56 24 20
SSW 100-50/R3 6300 5,08 19,09 26,6 20

*При температуре наружного воздуха +30 ºС, относительной влажности 45%

Температура воды на входе 7 ºС, температура воды на выходе 12 ºС

График падения напора на каплеуловителе

Падение давления зависит от характеристик объемного расхода, температуры и относительной влажности потока и может быть определено расчетом.
