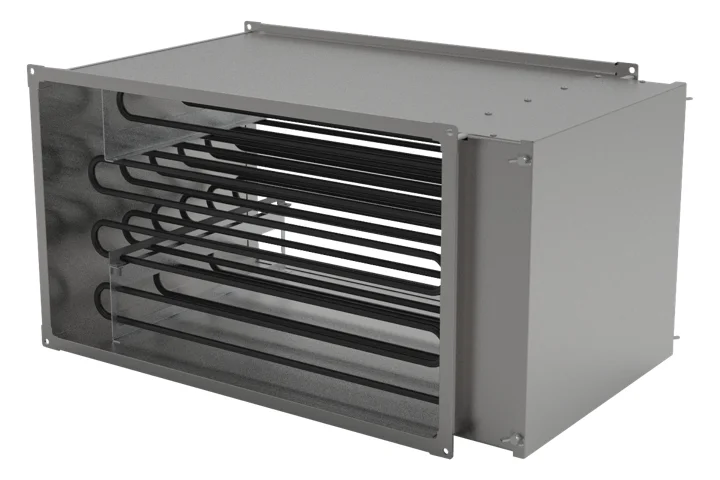

Электрические воздухонагреватели SE

Электрические воздухонагреватели SE - САРМА

Описание и назначение

Электрические воздухонагреватели SE предназначены для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции за счет передачи тепла от нагретых электрических ТЭНов.

Структура обозначения

SE 30-15/3
SE – название серии воздухонагревателей электрических
30-15 – размер канала cм
3 – максимальная мощность калорифера кВт

Особенности

  • Мощность нагрева от 3 до 60 кВт
  • Равномерное распределение электрической нагрузки путем применения до 4 ступеней мощности
  • Корпус выполнен из оцинкованной стали
  • Питающее напряжение 220 В или 380 В
  • Рабочий диапазон температуры воздуха от -40ºС до +40ºС*
  • Скорость воздуха через нагреватель должна быть не менее 1 м/с
  • Класс электрозащиты: IP40
  • Защита от перегрева корпуса на температуру более 80 ºС
  • Для защиты от перегрева установлены два датчика: один на корпусе нагревателя, второй - в воздушном канале нагревателя

* - в случае размещения воздухонагревателя внутри помещения допускается эксплуатация при температуре наружного воздуха до -60ºС

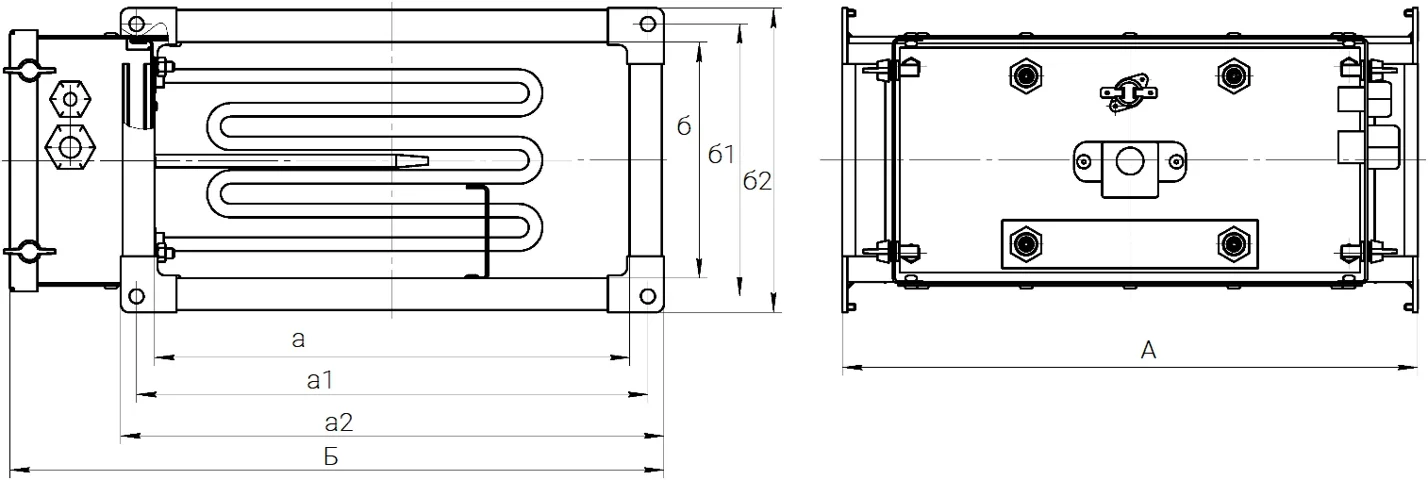

Масса и габариты электрических воздухонагревателей SE

Масса и габариты электрических воздухонагревателей SE - САРМА
Типоразмер Размеры Масса, кг
а, мм а1, мм а2, мм б, мм б1, мм б2, мм Б, мм А, мм
SE 30-15/3 300 320 340 150 170 190 410 360 7,5
SE 30-15/4,5 8
SE 40-20/6 400 420 440 200 220 240 510 390 9,6
SE 40-20/12 510 13,5
SE 50-25/7,5 500 520 540 250 270 290 610 390 11,6
SE 50-25/15 510 16
SE 50-25/22,5 630 20,5
SE 50-30/7,5 500 520 540 300 320 340 610 390 12,4
SE 50-30/15 510 17,1
SE 50-30/22,5 630 22
SE 60-30/15 600 620 640 300 320 340 710 510 22,2
SE 60-30/22,5 630 28,2
SE 60-30/30 750 34,2
SE 60-35/15 600 620 640 350 370 390 710 510 23,6
SE 60-35/22,5 630 29,8
SE 60-35/30 750 36,1
SE 70-40/15 700 720 740 400 420 440 830 510 25
SE 70-40/30 24,6
SE 70-40/45 630 35,1
SE 70-40/60 750 42,5
SE 80-50/15 800 820 840 500 520 540 930 510 30,9
SE 80-50/30 30,9
SE 80-50/45 630 38,8
SE 80-50/60 750 46,7
SE 90-50/30 900 930 955 500 530 555 1040 510 33,5
SE 90-50/45 630 41,8
SE 90-50/60 750 50
SE 100-50/45 1000 1030 1050 500 530 555 1140 630 43,5
SE 100-50/60 750 52,0

Технические характеристики электрических воздухонагревателей SE

Типоразмер Мощность, кВт Напряжение, В Кол-во ступеней Кол-во и мощность ТЭНов в ступени Номер аэродинамической кривой
1 ст. 2 ст. 3 ст. 4 ст.
SE 30-15/3 3 1-220 1 2х1,5 - - - 3
SE 30-15/4,5 4,5 3-380 1 3х1,5 - - - 3
SE 40-20/6 6 3-380 1 3х2 - - - 3
SE 40-20/12 12 3-380 2 3х2 3х2 - - 5
SE 50-25/7,5 7,5 3-380 1 3х2,5 - - - 2
SE 50-25/15 15 3-380 2 3х2,5 3х2,5 - - 4
SE 50-25/22,5 22,5 3-380 2 3х2,5 6х2,5 - - 5
SE 50-30/7,5 7,5 3-380 1 3х2,5 - - - 2
SE 50-30/15 15 3-380 2 3х2,5 3х2,5 - - 4
SE 50-30/22,5 22,5 3-380 2 3х2,5 6х2,5 - - 5
SE 60-30/15 15 3-380 2 3х2,5 3х2,5 - - 3
SE 60-30/22,5 22,5 3-380 2 3х2,5 6х2,5 - - 4
SE 60-30/30 30 3-380 2 6х2,5 6х2,5 - - 5
SE 60-35/15 15 3-380 2 3х2,5 3х2,5 - - 2
SE 60-35/22,5 22,5 3-380 2 3х2,5 6х2,5 - - 3
SE 60-35/30 30 3-380 2 6х2,5 6х2,5 - - 4
SE 70-40/15 15 3-380 2 3х2,5 3х2,5 - - 1
SE 70-40/30 30 3-380 2 3х5 3х5 - - 2
SE 70-40/45 45 3-380 3 3х5 3х5 3х5 - 2
SE 70-40/60 60 3-380 4 3х5 3х5 3х5 3х5 3
SE 80-50/15 15 3-380 2 3х2,5 3х2,5 - - 1
SE 80-50/30 30 3-380 2 3х5 3х5 - - 1
SE 80-50/45 45 3-380 3 3х5 3х5 3х5 - 1
SE 80-50/60 60 3-380 4 3х5 3х5 3х5 3х5 1
SE 90-50/30 30 3-380 2 3х5 3х5 - - 1
SE 90-50/45 45 3-380 3 3х5 3х5 3х5 - 2
SE 90-50/60 60 3-380 4 3х5 3х5 3х5 3х5 2
SE 100-50/45 45 3-380 3 3х5 3х5 3х5 - 2
SE 100-50/60 60 3-380 4 3х5 3х5 3х5 3х5 2

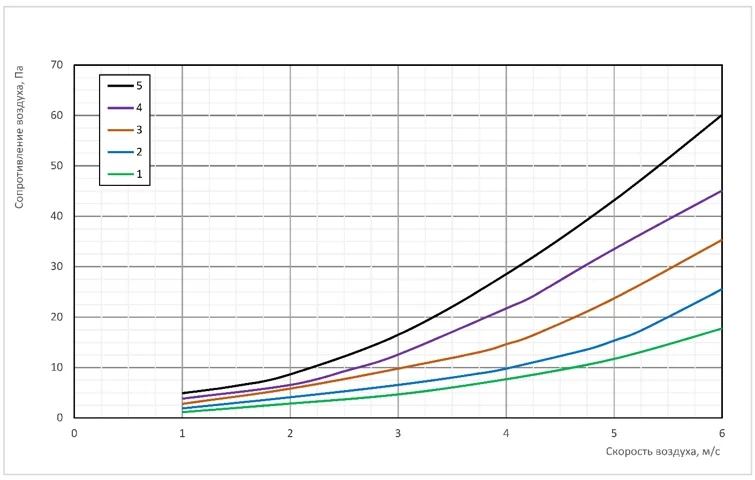

График аэродинамических характеристик электрических воздухонагревателей SE

График аэродинамических характеристик электрических воздухонагревателей SE - САРМА
