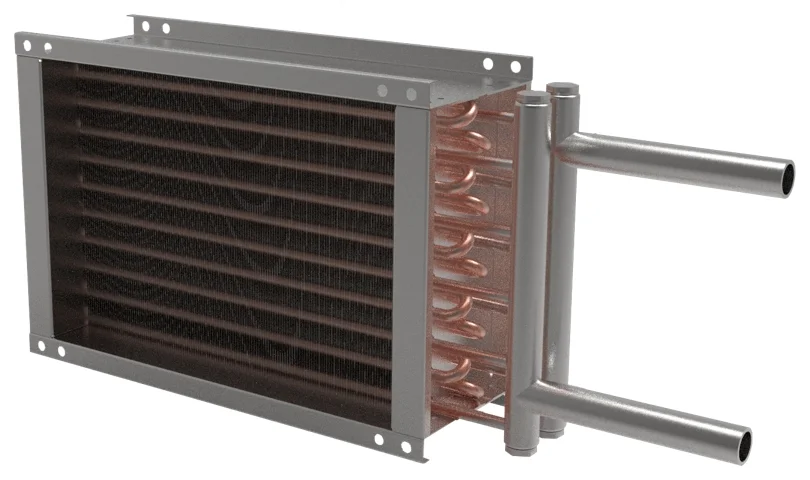

Водяные воздухонагреватели SH

Водяные воздухонагреватели SH - САРМА

Описание и назначение

Водяные воздухонагреватели SH предназначены для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции за счет передачи тепла от нагретого теплоносителя.

Структура обозначения

SH 40-20/R2
SH – название серии воздухонагревателей водяных
40-20 – размер канала см
R2 – количество рядов теплообменника

Особенности

  • Медно-алюминиевый теплообменник в двухрядном и трехрядном исполнении
  • Корпус выполнен из оцинкованной стали
  • Коллекторы выполнены из стали
  • Максимальная температура воды - 150 ºС
  • Максимально допустимое давление - 15 МПа
  • Теплоноситель: вода или незамерзающие смеси

Опции

  • Количество рядов может быть увеличено до 12
  • Возможно изготовление теплообменников с медными коллекторами с максимально допустимым давлением 45 Мпа

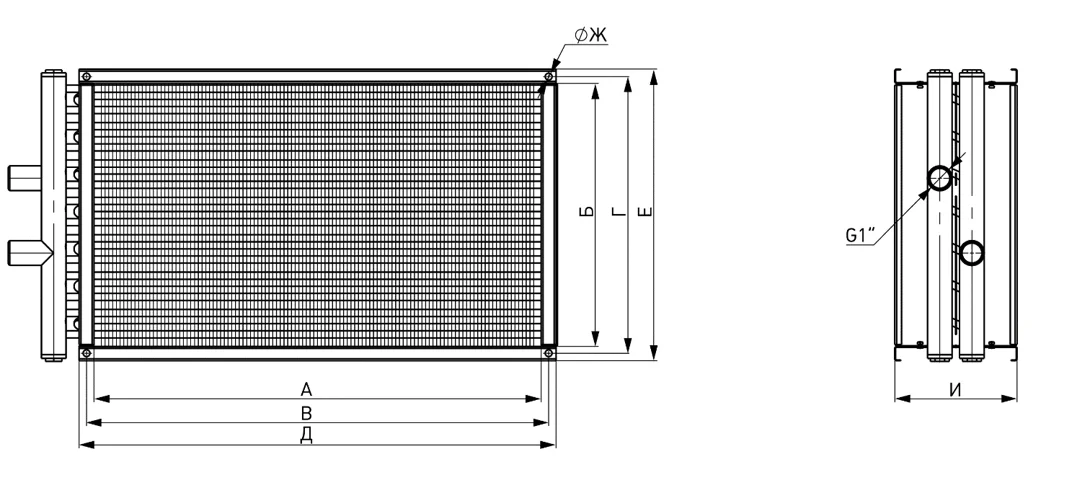

Масса и габариты водяных воздухонагревателей SH

Масса и габариты водяных воздухонагревателей SH - САРМА
Типоразмер Размеры Рядность Масса, кг
А, мм Б, мм В, мм Г, мм Д, мм Е, мм Ж, мм И, мм
SH 40-20/R2 400 200 420 220 444 238,5 9 164 2 4,7
SH 40-20/R3 192 3 5,1
SH 50-25/R2 500 250 520 270 544 288,5 164 2 6,1
SH 50-25/R3 192 3 6,9
SH 50-30/R2 500 300 520 320 544 338,5 164 2 7,3
SH 50-30/R3 192 3 8,3
SH 60-30/R2 600 300 620 320 644 338,5 164 2 8,2
SH 60-30/R3 192 3 9,3
SH 60-35/R2 600 350 620 370 644 388,5 164 2 8,9
SH 60-35/R3 192 3 10,3
SH 70-40/R2 700 400 720 420 744 438,5 164 2 10,7
SH 70-40/R3 192 3 12,4
SH 80-50/R2 800 500 820 520 844 538,5 164 2 15,3
SH 80-50/R3 192 3 17,8
SH 90-50/R2 900 500 930 530 960 558,5 11 164 2 16,4
SH 90-50/R3 559 192 3 19,2
SH 100-50/R2 1000 500 1030 530 1060 558,5 164 2 20,8
SH 100-50/R3 559 192 3 22,3

Технические характеристики двухрядных водяных воздухонагревателей SH*

* - при температуре наружного воздуха -30 ºС
Температура воды на входе 95 ºС, температура воды на выходе 70 ºС

Типоразмер Расход воздуха м³/ч Температура воздуха на выходе ºС Теплопроизводительность кВт Расход воды м³/ч Гидравлическое сопротивление кПа
SH 40-20/R2 1000 18 16,2 0,58 1,86
SH 50-25/R2 1600 18 26 0,93 2,89
SH 50-30/R2 1600 18 30,9 1,11 2,99
SH 60-30/R2 2300 18 37,4 1,34 4,88
SH 60-35/R2 2700 18 43,9 1,57 5,73
SH 70-40/R2 3600 18 58,5 2,09 7,62
SH 80-50/R2 5100 18 82,9 2,97 11,96
SH 90-50/R2 5700 18 92,6 3,32 16,81
SH 100-50/R2 6300 18 102,4 3,66 10,06

Технические характеристики трехрядных водяных воздухонагревателей SH**

** - при температуре наружного воздуха -40 ºС
Температура воды на входе 95 ºС, температура воды на выходе 70 ºС

Типоразмер Расход воздуха м³/ч Температура воздуха на выходе ºС Теплопроизводительность кВт Расход воды м³/ч Гидравлическое сопротивление кПа
SH 40-20/R3 1000 18 19,6 0,7 3,68
SH 50-25/R3 1600 18 31,4 1,12 7
SH 50-30/R3 1600 18 37,3 1,34 6,15
SH 60-30/R3 2300 18 45,2 1,62 114,0
SH 60-35/R3 2700 18 53 1,9 13,13
SH 70-40/R3 3600 18 70,7 2,53 17,61
SH 80-50/R3 5100 18 100,1 3,58 29,11
SH 90-50/R3 5700 18 111,9 4,01 23,81
SH 100-50/R3 6300 18 123,7 4,43 19,63

** - при температуре наружного воздуха -40 ºС

Температура воды на входе 95 ºС, температура воды на выходе 70 ºС

График аэродинамических характеристик двухрядных водяных воздухонагревателей SH

График аэродинамических характеристик двухрядных водяных воздухонагревателей SH - САРМА

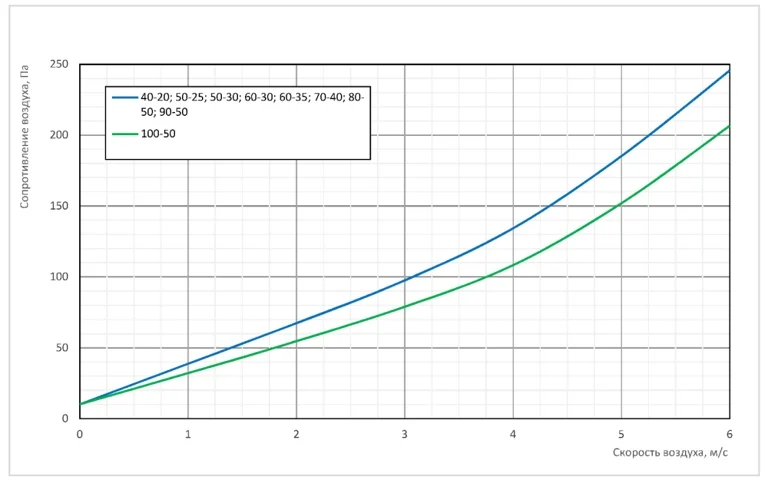

График аэродинамических характеристик трехрядных водяных воздухонагревателей SH

График аэродинамических характеристик трехрядных водяных воздухонагревателей SH - САРМА
