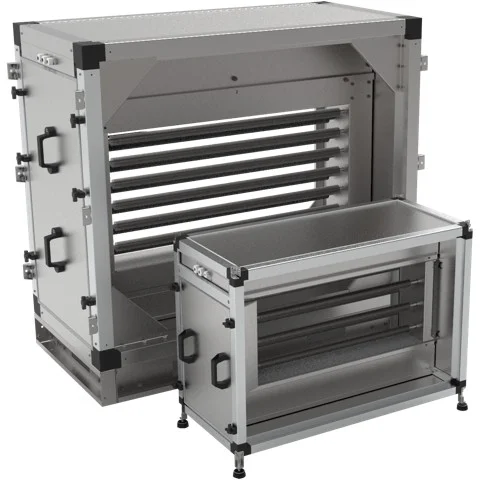

Секции электрических воздухонагревателей Еууу SARMA и SARMA-SV

Секции электрических воздухонагревателей Еууу SARMA и SARMA-SV

Описание и назначение

Воздухонагреватели электрические предназначены для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и центрального кондиционирования воздуха с помощью электрических нагревательных элементов (1). Отсек электроподключения расположен под съемной панелью (2). Нагреватели серии SARMA представлены 8 типоразмерами а серии SARMA-SV - 6 типоразмерами для каждого из которых возможна различная мощность. В стандартную комплектацию воздухонагревателя входят датчики температуры воздуха и нагрева корпуса для защиты от перегрева. Для предотвращения загрязнения нагревателя перед ним по ходу движения воздуха необходимо установить воздушный фильтр. Рекомендуется устанавливать промежуточную секцию после фильтра перед электрическим нагревателем для защиты от возгорания.

Структура обозначения

Еууу
E – секция воздухонагревателя электрического
yyy - мощность электрического блока кВт

Особенности

  • Устанавливаются два датчика защиты от перегрева: от перегрева корпуса и перегрева воздушного потока размыкающимися при повышении аварийной температуры
  • Скорость потока воздуха в сечении нагревателя должна быть не менее 4 м/с
  • ШИМ-регулирование ступенями нагрева позволяет точно регулировать температуру воздуха после нагревателя (опционально в щитах типа ZAN)
  • Рабочий диапазон температур проходящего воздуха от -40 до +40°C
  • Степень электрозащиты корпуса IP 40

Габаритные размеры и технические характеристики воздухонагревателей электрических E

Секция электрического воздухонагревателя SARMA

Габаритные размеры и технические характеристики секции электрического воздухонагревателя SARMA

Секция электрического воздухонагревателя SARMA-SV

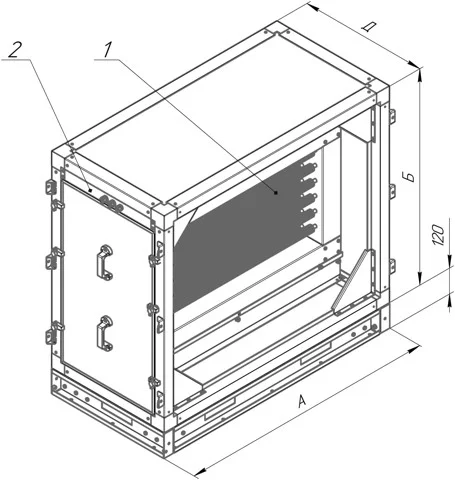

Габаритные размеры и технические характеристики секции электрического воздухонагревателя SARMA-SV
Типоразмер Размеры Мощность, кВт Ступени производительности, кВт
А, мм Б, мм Д, мм
SARMA 101 570 450 510 7,5 7,5
610 15 7,5; 7,5
790 22,5 7,5; 15
SARMA 102 670 520 490 7,5 7,5
560 15 7,5; 7,5
710 22,5 7,5; 15
SARMA 103 770 520 490 7,5 7,5
560 15 7,5; 7,5
710 22,5 7,5; 15
840 30 15; 15
SARMA 104 770 620 490 7,5 7,5
560 15 7,5; 7,5
710 22,5 7,5; 15
840 30 15; 15
SARMA 105 870 620 490 7,5 7,5
560 15 7,5; 7,5
710 30 15; 15
840 45 15; 15; 15
980 60 15; 15; 15; 15
SARMA 106 1070 620 490 7,5 7,5
490 15 7,5; 7,5
560 30 15; 15
710 45 15; 15; 15
710 60 15; 15; 15; 15
SARMA 107 1070 720 490 7,5 7,5
490 15 7,5; 7,5
560 30 15; 15
710 45 15; 15; 15
710 60 15; 15; 15; 15
SARMA 108 1170 770 490 7,5 7,5
490 15 7,5; 7,5
560 30 15; 15
710 45 15; 15; 15
710 60 15; 15; 15; 15
SARMA-SV 101 1200 1000 600 22,5 7,5; 15
600 30 15; 15
600 45 15; 15; 15
600 60 15; 15; 15; 15
600 75 15; 15; 15; 15; 15
800 90 15; 15; 30; 30
800 105 15; 30; 30; 30
1100 120 30; 30; 30; 30
1100 135 15; 30; 30; 30; 30
SARMA-SV 102 1400 1200 600 30 15; 15
600 45 15; 15; 15
600 60 15; 15; 15; 15
600 75 15; 15; 15; 15; 15
800 90 15; 15; 30; 30
800 105 15; 30; 30; 30
1100 120 30; 30; 30; 30
1100 135 15; 30; 30; 30; 30
SARMA-SV 103 1400 1340 600 45 15; 15; 15
600 60 15; 15; 15; 15
600 75 15; 15; 15; 15; 15
800 90 15; 15; 30; 30
800 105 15; 30; 30; 30
1100 120 30; 30; 30; 30
1100 135 15; 30; 30; 30; 30
1100 150 30; 30; 30; 30; 30
SARMA-SV 104 1600 1340 600 45 15; 15; 15
600 60 15; 15; 15; 15
600 75 15; 15; 15; 15; 15
800 90 15; 15; 30; 30
800 105 15; 30; 30; 30
1100 120 30; 30; 30; 30
1100 135 15; 30; 30; 30; 30
1100 150 30; 30; 30; 30; 30
SARMA-SV 105 1600 1400 600 45 15; 15; 15
600 60 15; 15; 15; 15
600 75 15; 15; 15; 15; 15
800 90 15; 15; 30; 30
800 105 15; 30; 30; 30
1100 120 30; 30; 30; 30
1100 135 15; 30; 30; 30; 30
1100 150 30; 30; 30; 30; 30
SARMA-SV 106 1900 1400 600 45 15; 15; 15
600 60 15; 15; 15; 15
600 75 15; 15; 15; 15; 15
800 90 15; 15; 30; 30
800 105 15; 30; 30; 30
1100 120 30; 30; 30; 30
1100 135 15; 30; 30; 30; 30
1100 150 30; 30; 30; 30; 30
